ご質問等ありましたらコメント欄にどうぞ。


今回使用するハード


メーカー:東芝(TOSHIBA)
機種:dynabook R734/K
型番:PR734KAA637AD71
OS:Windows8.1(Windows10 ProにUpdate)
CPU:Core i5-4300M


作業内容


東芝製ノートPC、dynabook R734/Kの内部清掃の為の分解手順記載。
CPUもCore i5からi7への換装も可能。

使用パーツ




※第4世代CPUなら類似CPUも対応


R734/Kの分解手順はじまり


まず最初に本体を裏返してバッテリーを取り外します。

367fa176

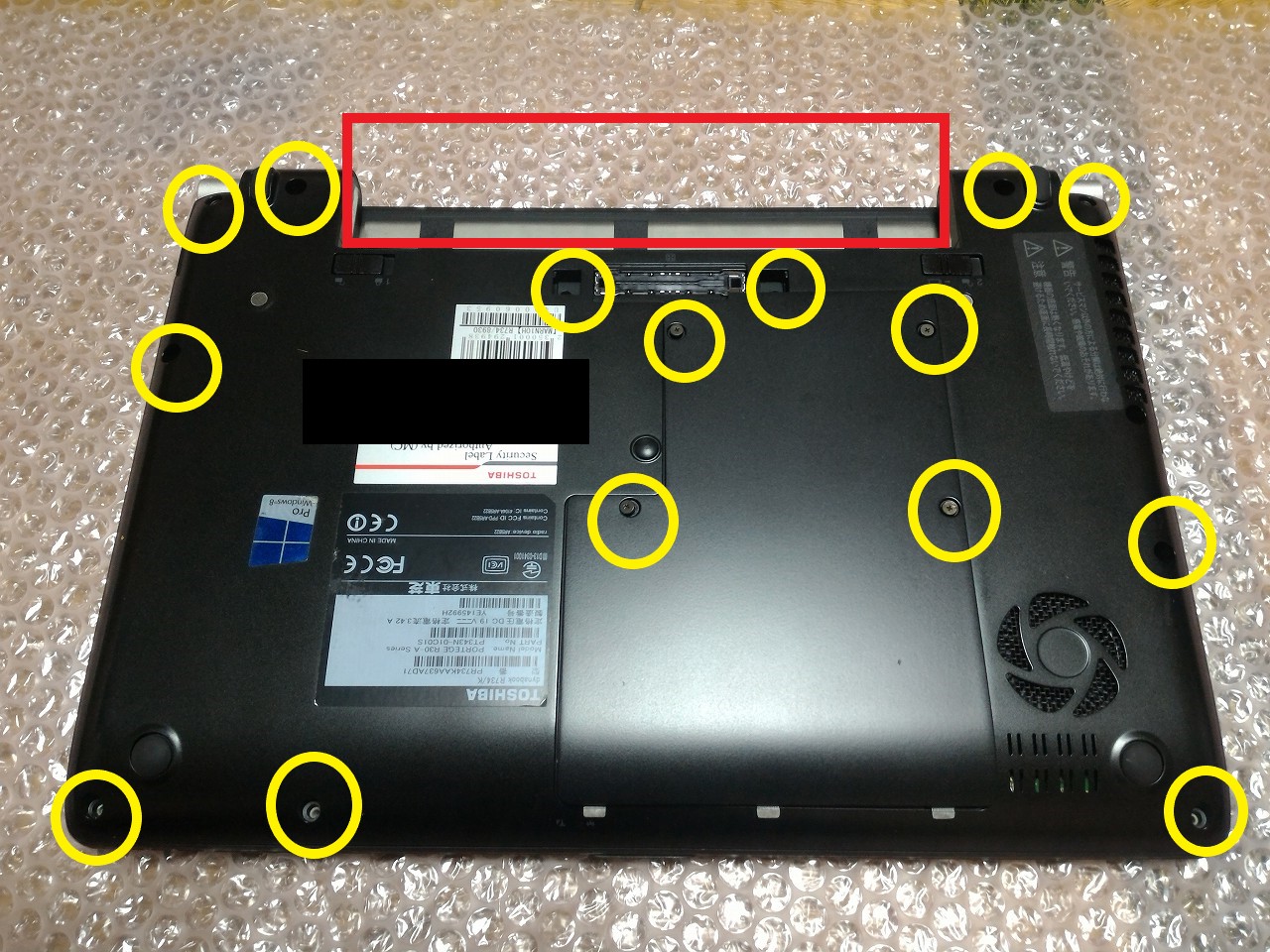

バッテリーを取り外したら次に画像の円で囲った場所にあるネジを取り外します。

4891867b



一部裏蓋の下にもネジがありますので、そちらも全て外してます。

f3ce337f



そうすると裏蓋が外れますので外して下さい。
裏蓋を取り外すと各種ハードへのアクセスが可能になりますので、後は分解者が必要な所にアクセスして下さい。

2622c6d9

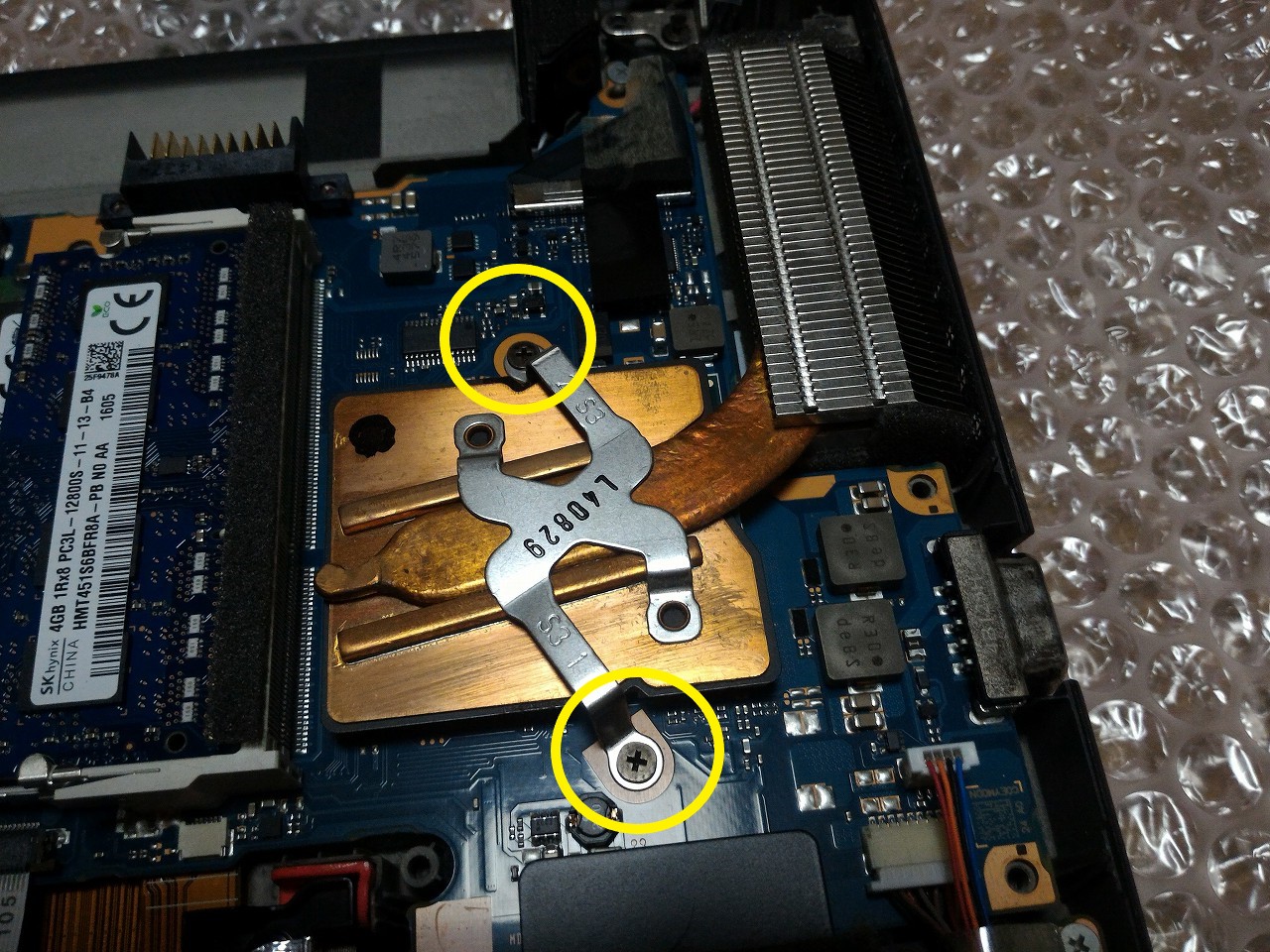

私の場合はCPUへのアクセスですのでヒートシンクを取り外します。
取り外しも簡単でネジを2箇所取り外すだけで簡単に外れます。

17318745
258246fe

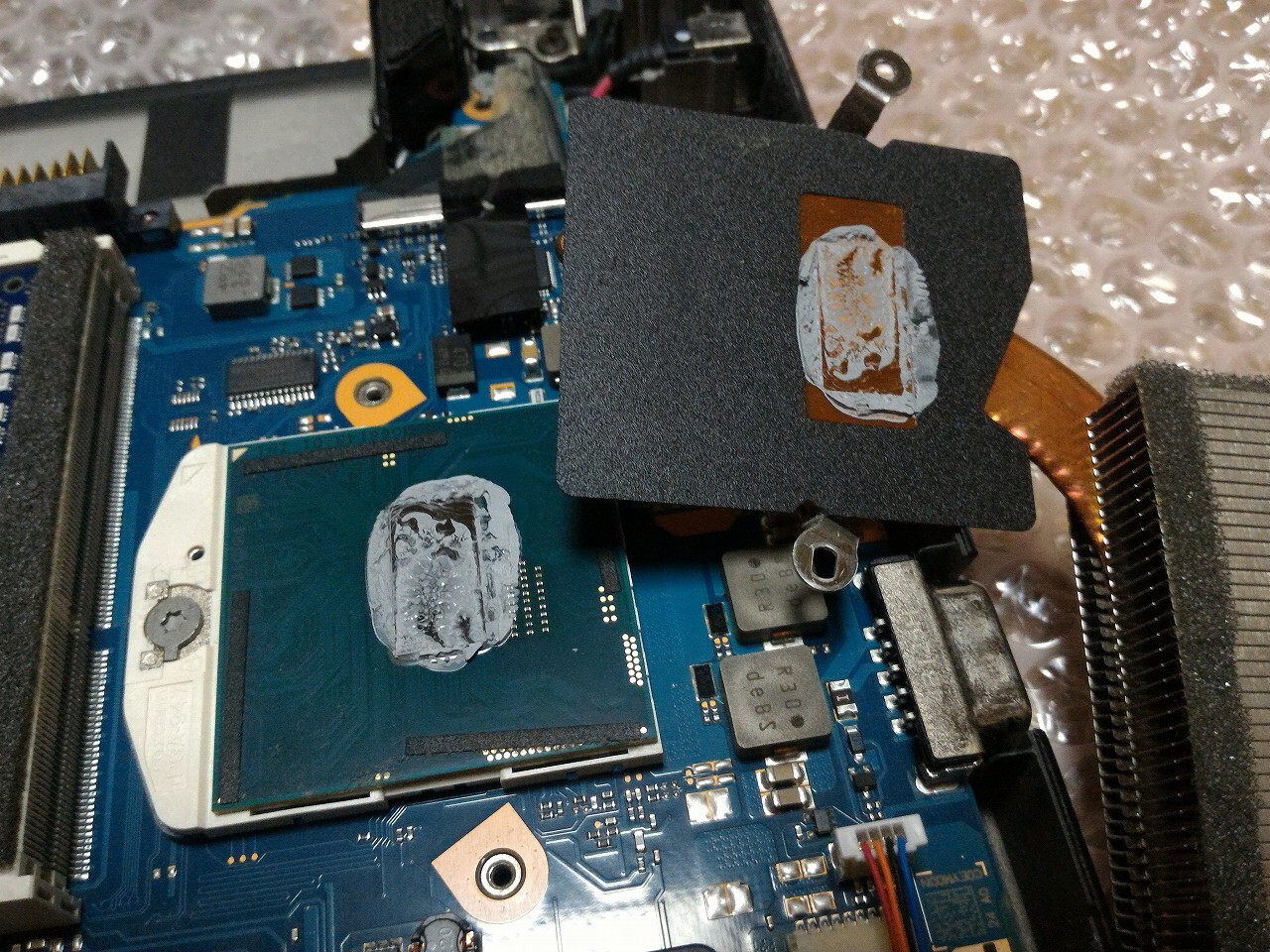

ヒートシンクを取り外すとこの様にCPUが見えます。
クリーニングする場合はそのままアルコール等を用いてクリーニングして下さい。

a18b090d
920de799

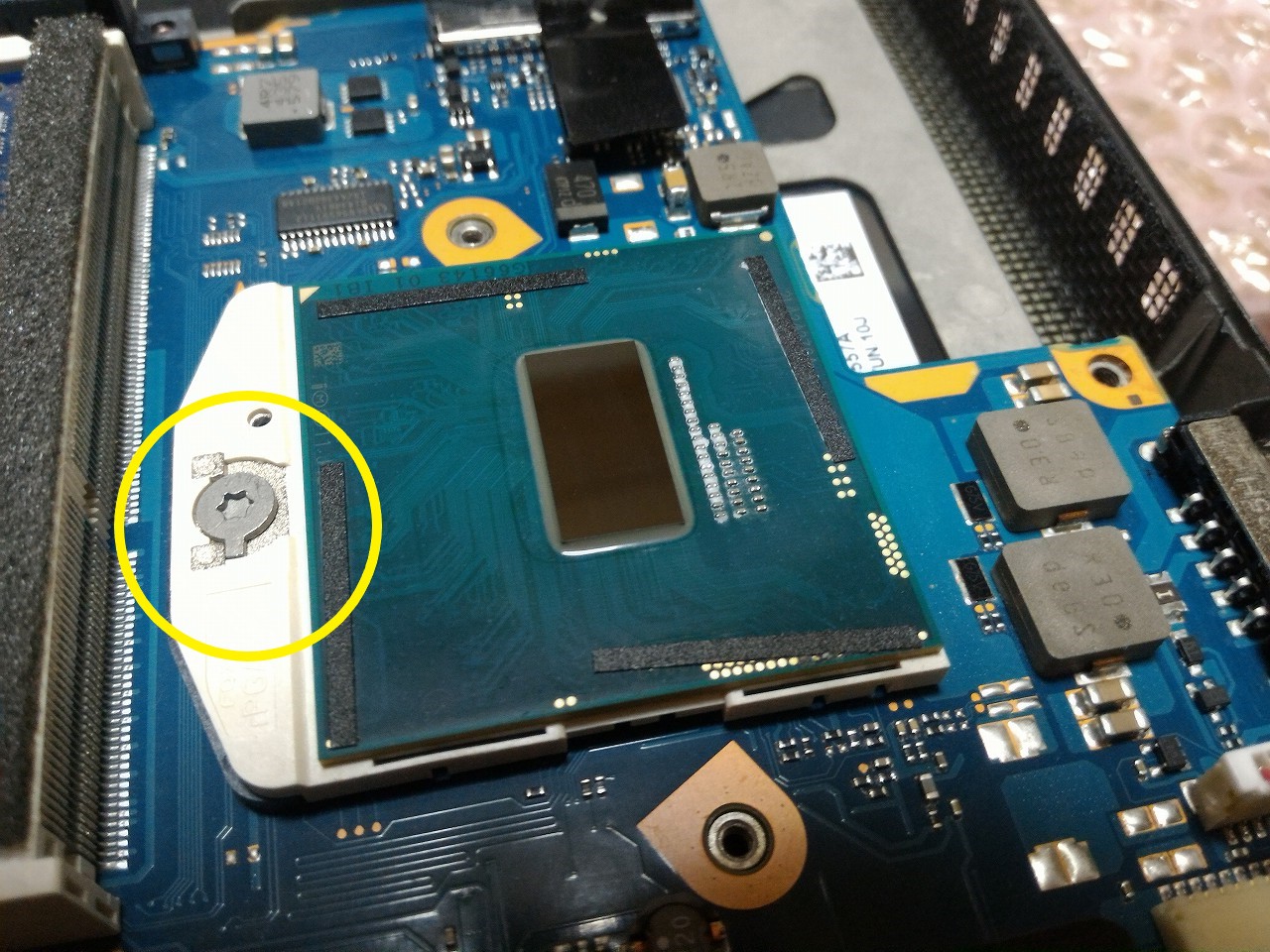

CPUの取り外しは精密ドライバを用いてCPU上部にあるロックを解除するだけです。
※画像の円で囲った場所

第4世代CPUの取り外しには精密ドライバが必要になります。




9b2a2aa4



あとはCPUを取り付けロックし直し逆手順で組み上げれば終了です。

82ee8f0a


以上がdynabook R734/Kの分解手順になります。
参考になれば幸いです。
