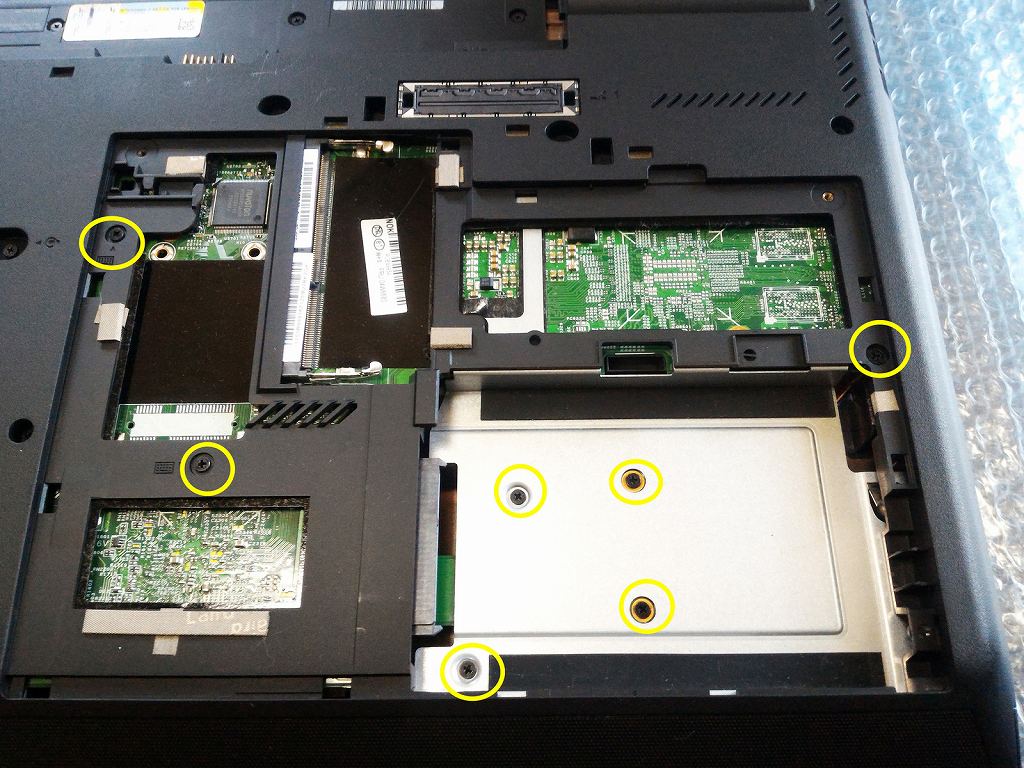

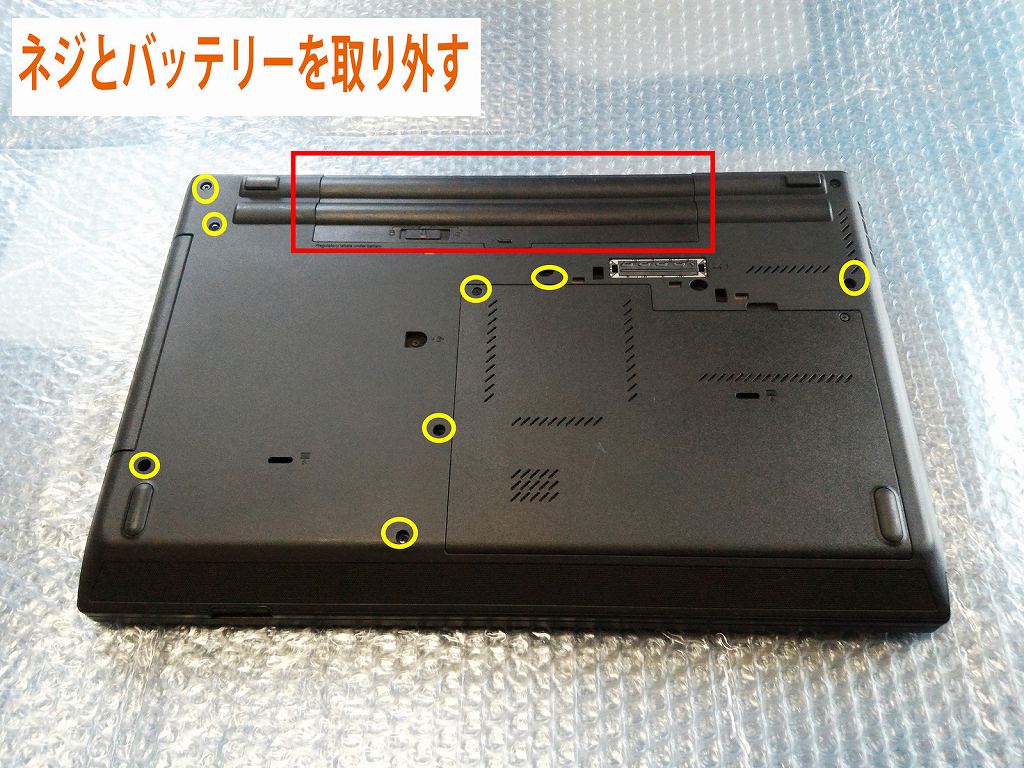

裏返したらバッテリーとネジを全て取り外します。
※囲っている箇所全て







全て取り外した後、本体を元に戻しキーボードを取り外します。

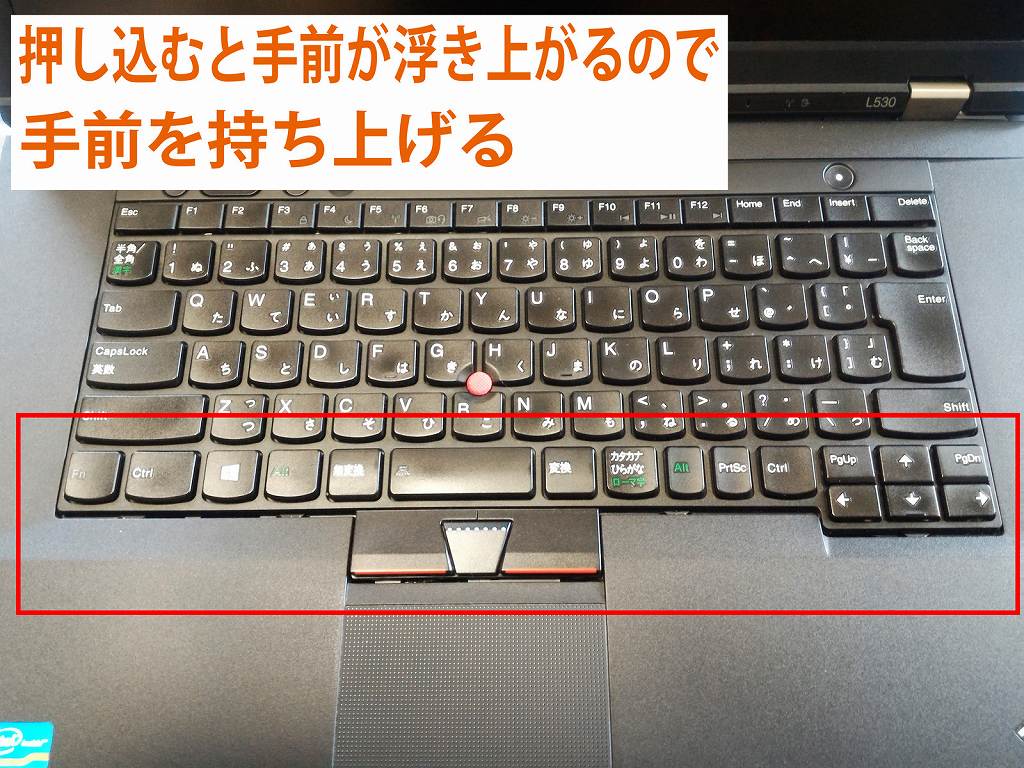

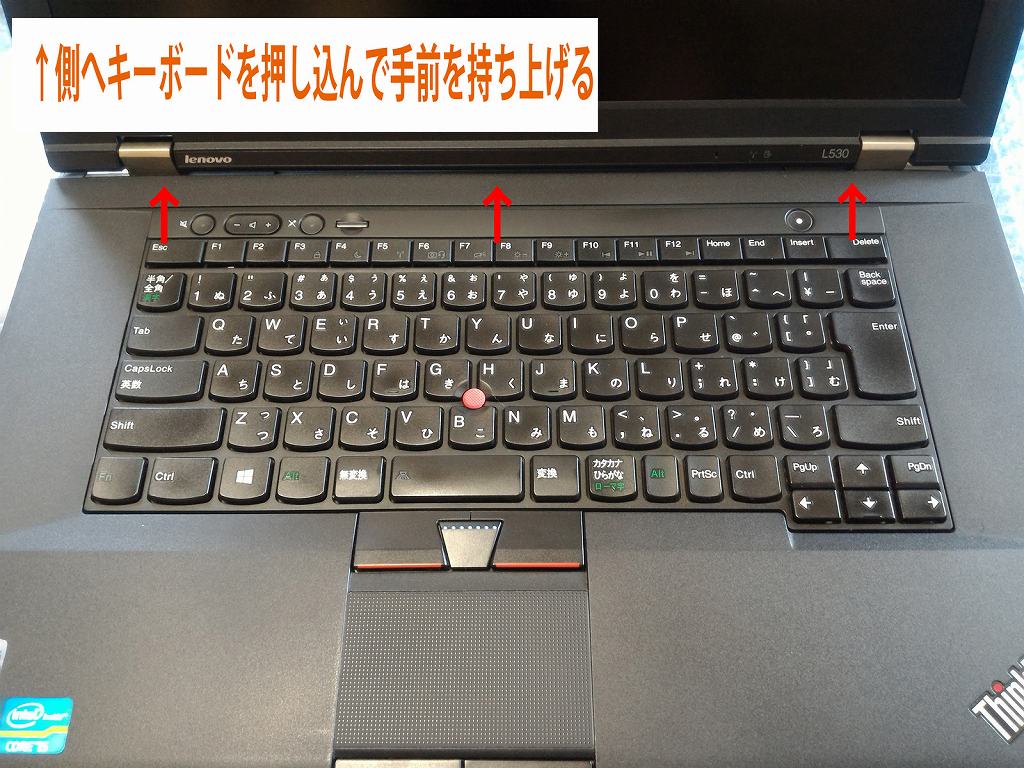

キーボードを奥側へ押すと手前が持ち上がりますので、そのまま引き上げて下さい。

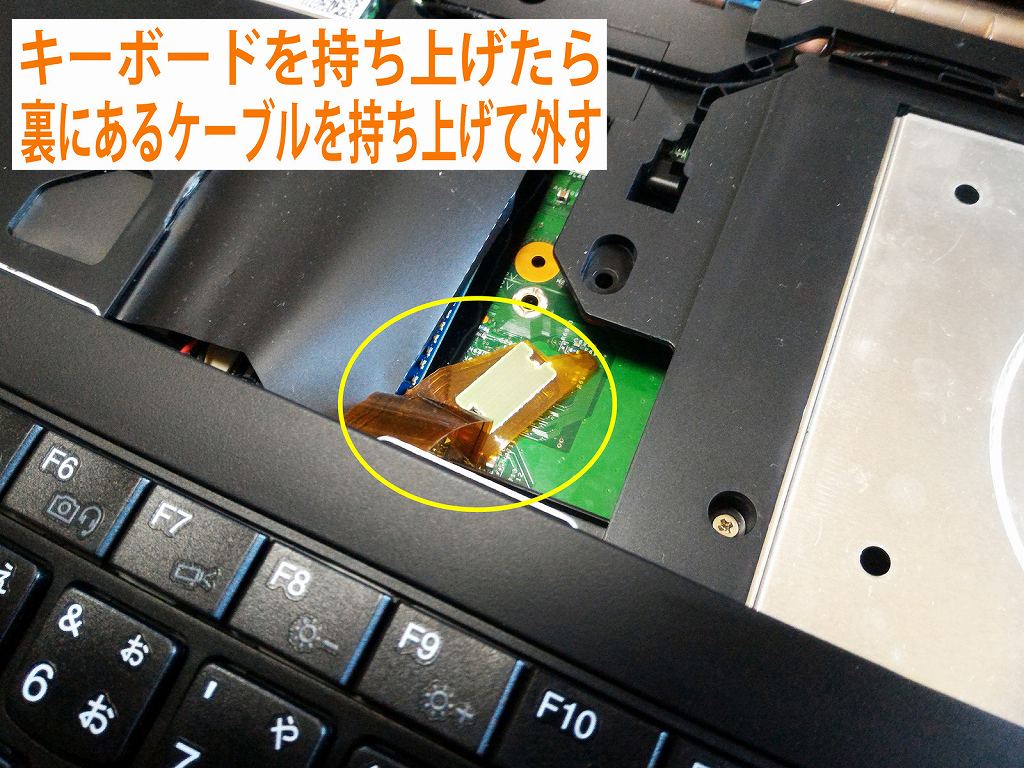

キーボードを持ち上げたら、裏にケーブルが見えますので上に引っ張る形で抜いて下さい。
ここまでがキーボードの交換手順として応用できます。







キーボードを取り外したら、

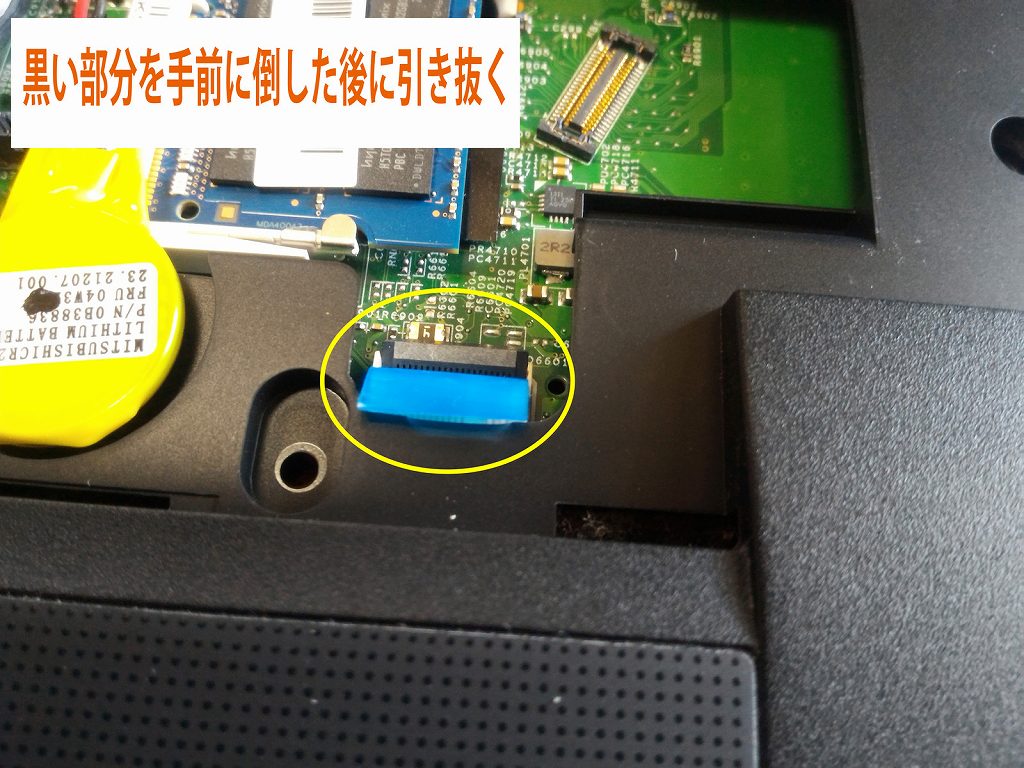

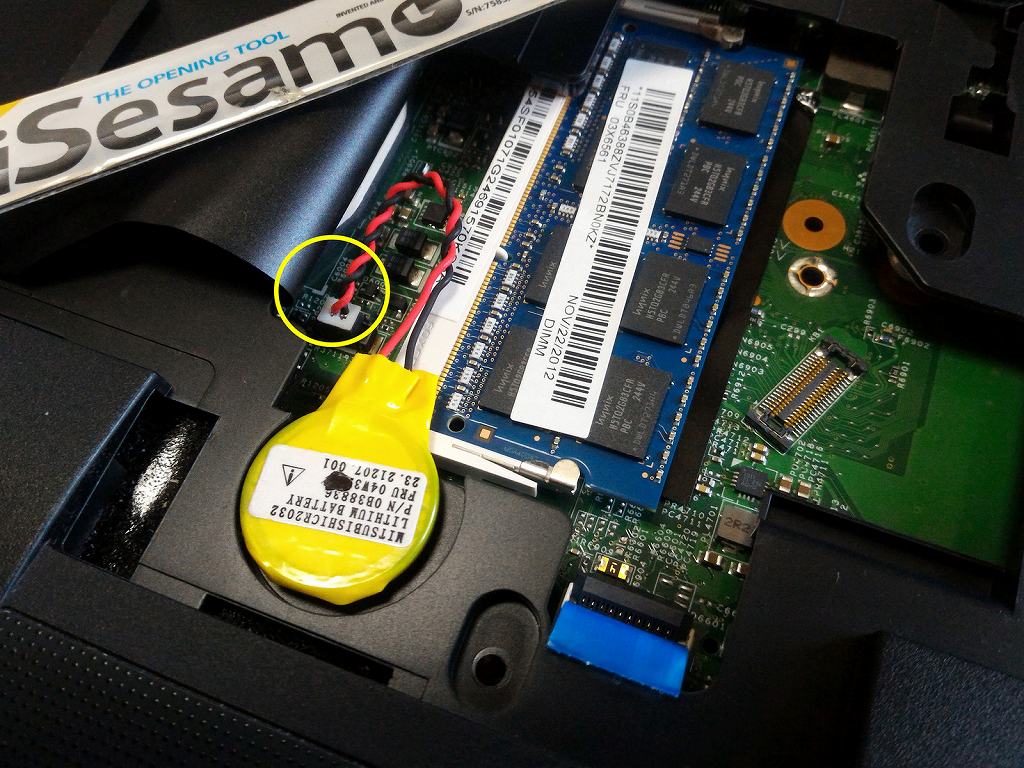

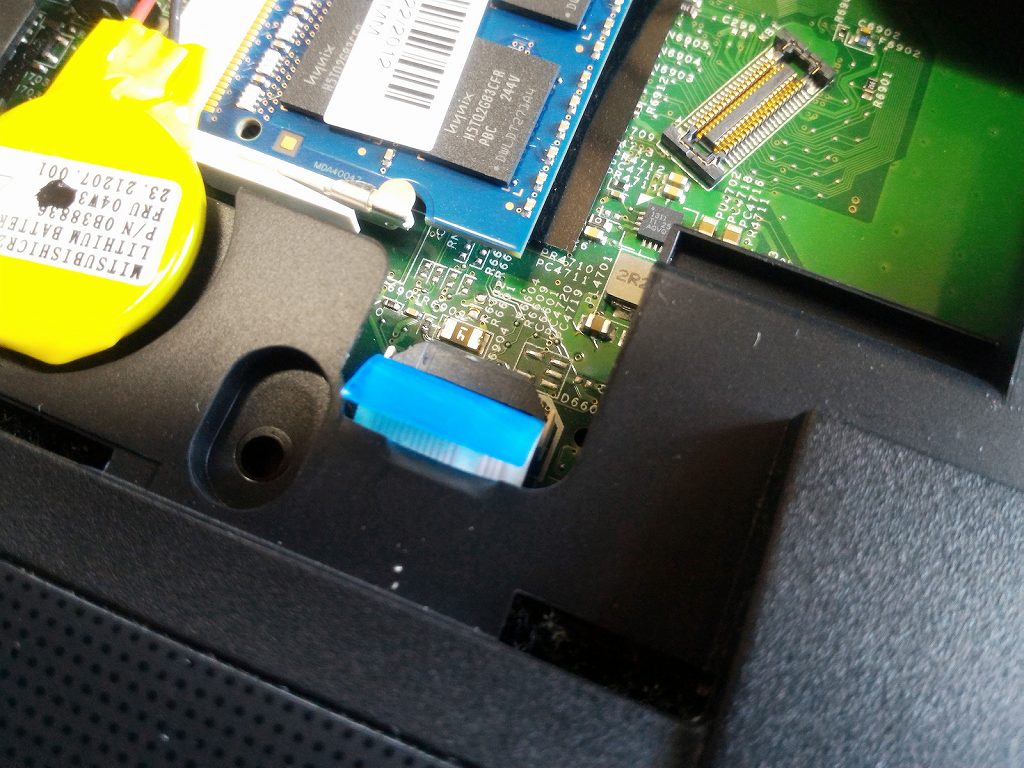

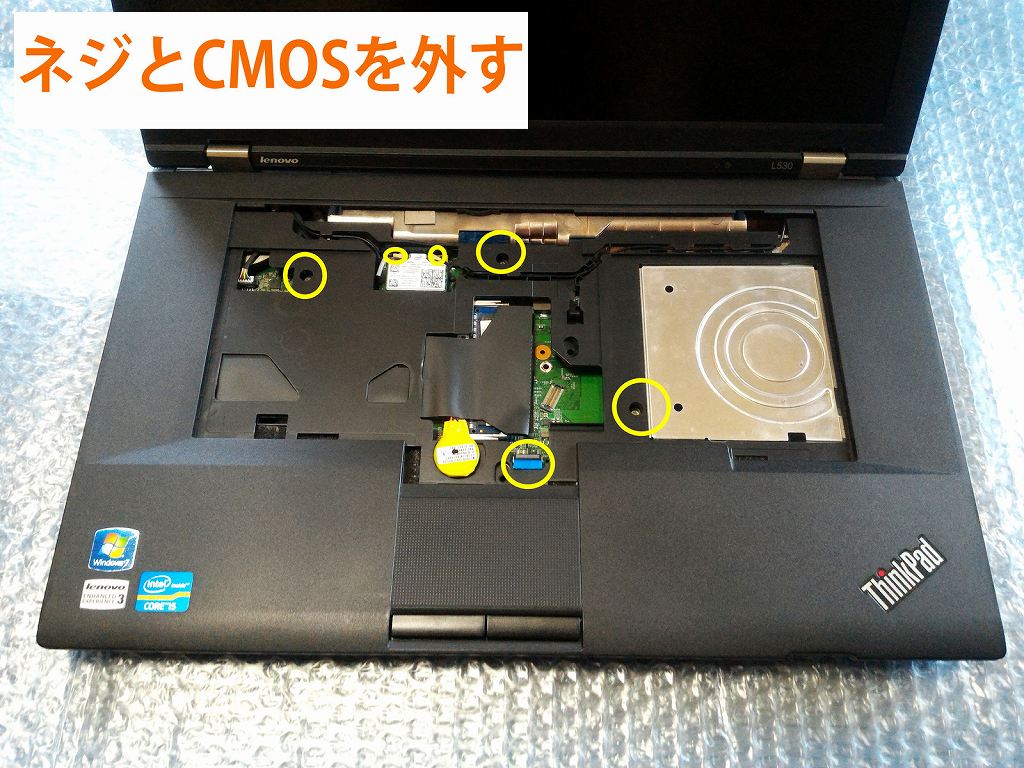

次にパームレストを固定しているネジやケーブル、CMPSを取り外します。

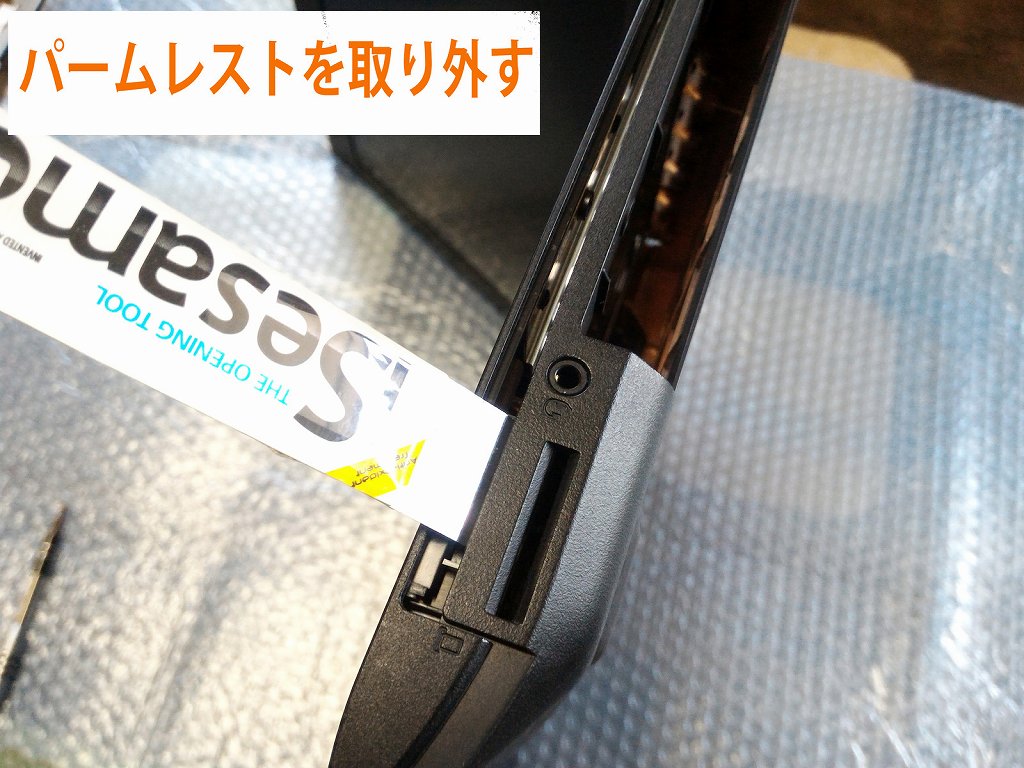

ネジ、ケーブル、CMOSを取り外すとパームレストが外れます。

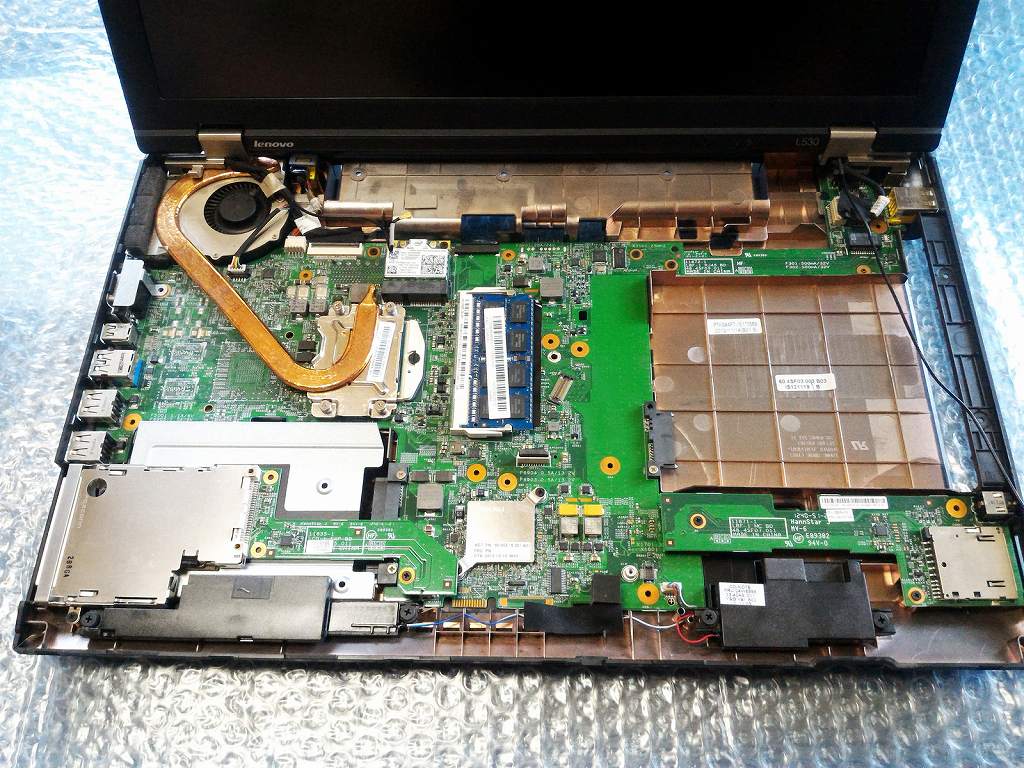

パームレストを取り外すとCPUファン/ヒートシンクが見えます。

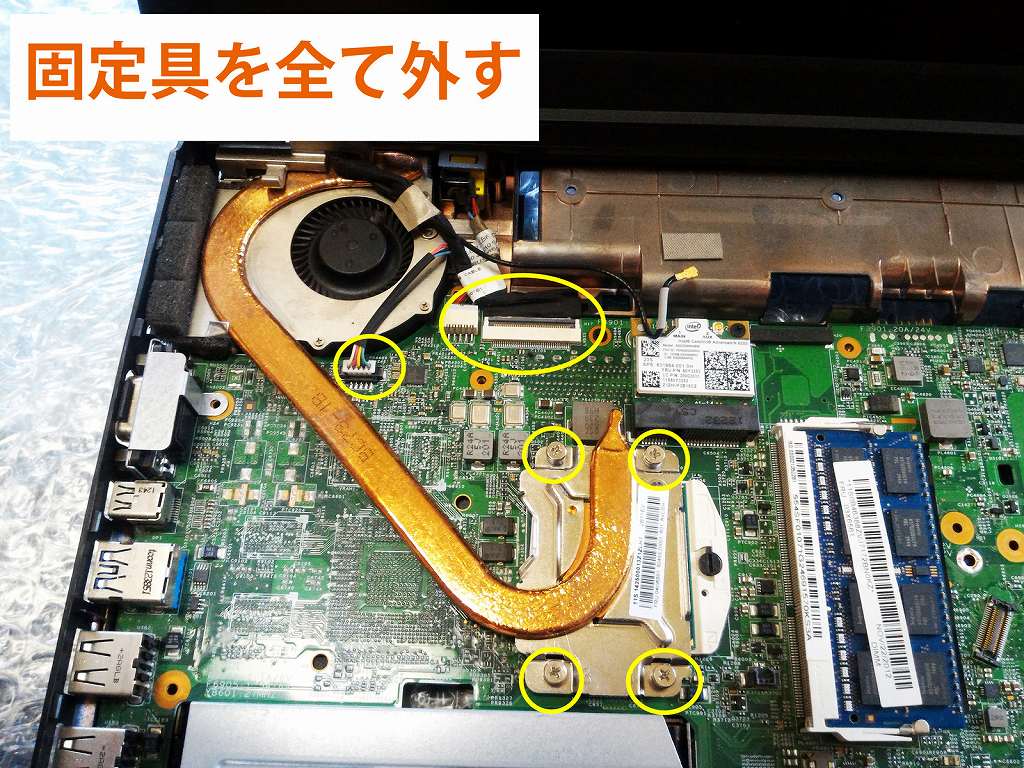

円で囲った場所を取り外して下さい。

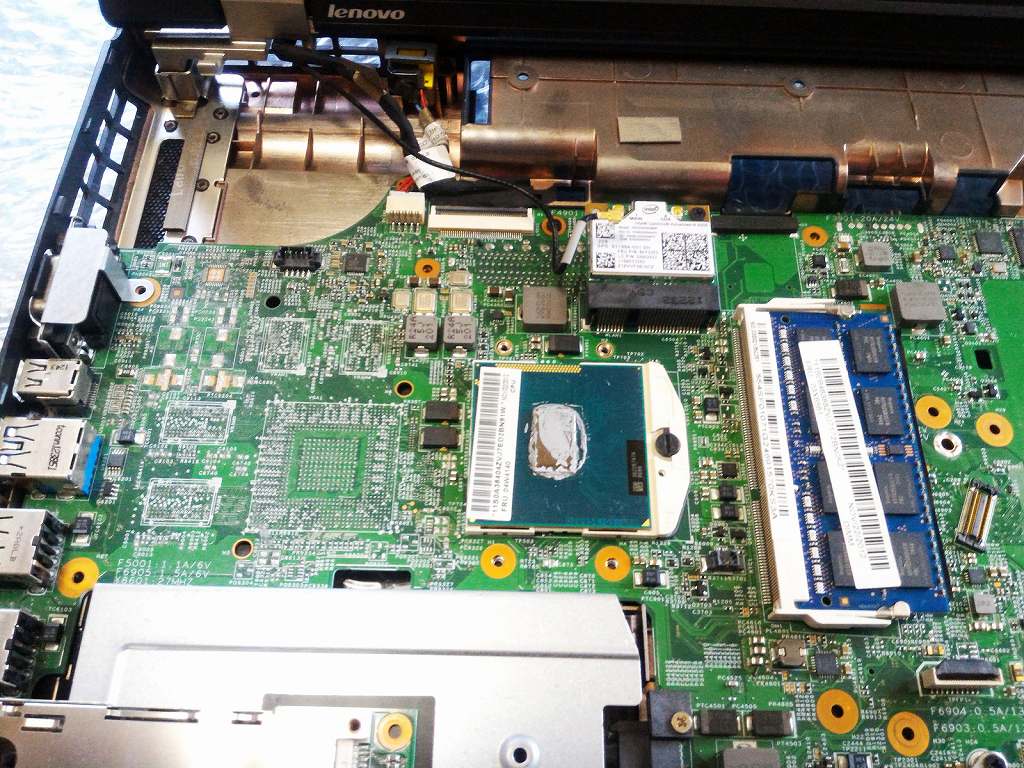

ファンとヒートシンクを取り外すとCPUが見えますので、

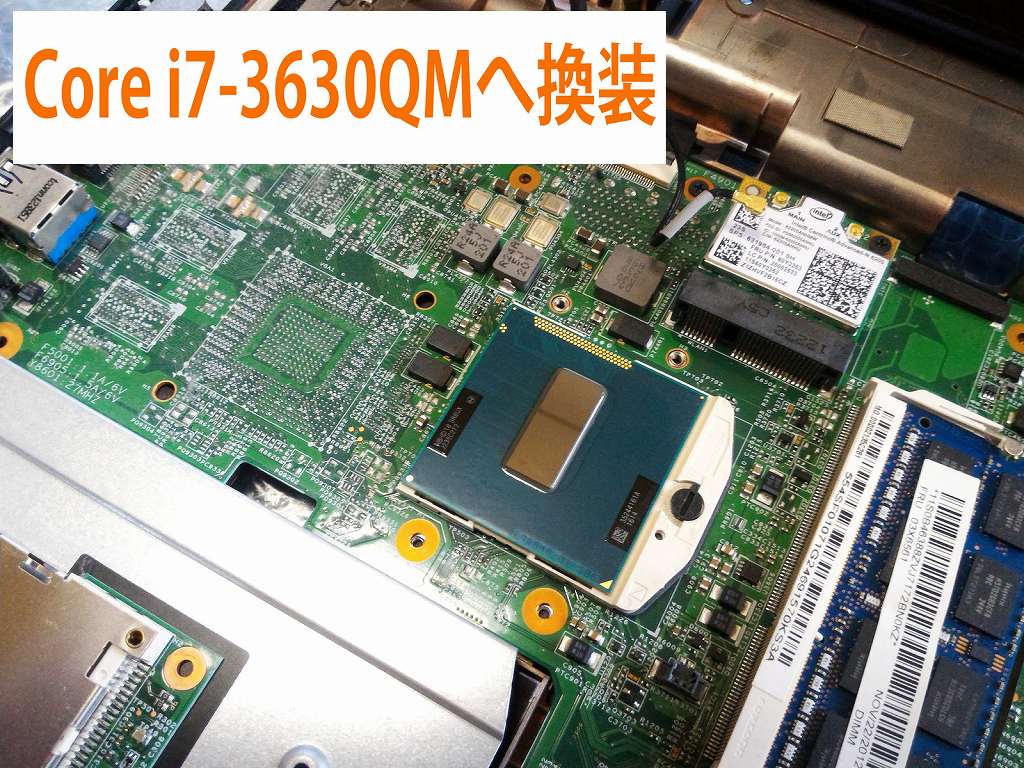

用意したCore i7-3630QMへ換装して下さい。






取り付け後、グリスを塗り直し逆手順で組み直せば完了です。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

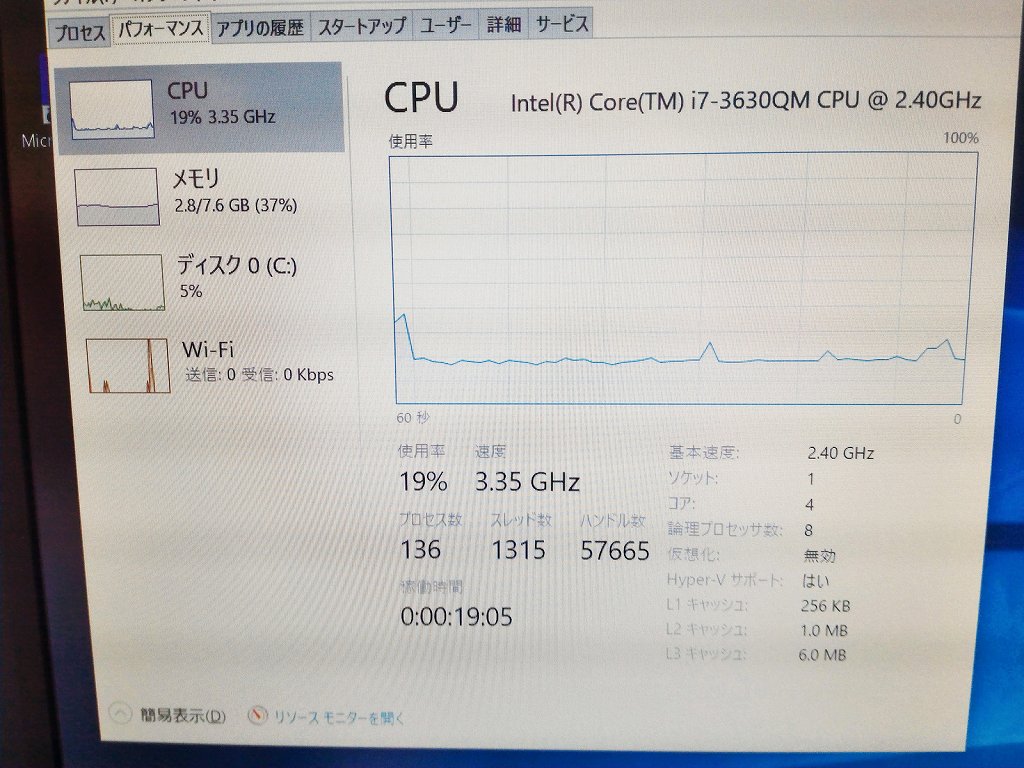

コア数、スレッド数、ターボ・ブースト・テクノロジーの動作問題なし。
仮想化が無効ですがBIOSから有効化可能です。






以上がThinkPad L530のCPU換装手順になります。
また他の第3世代i7も換装可能です。
参考になれば幸いです。


　
