【使用パーツ】

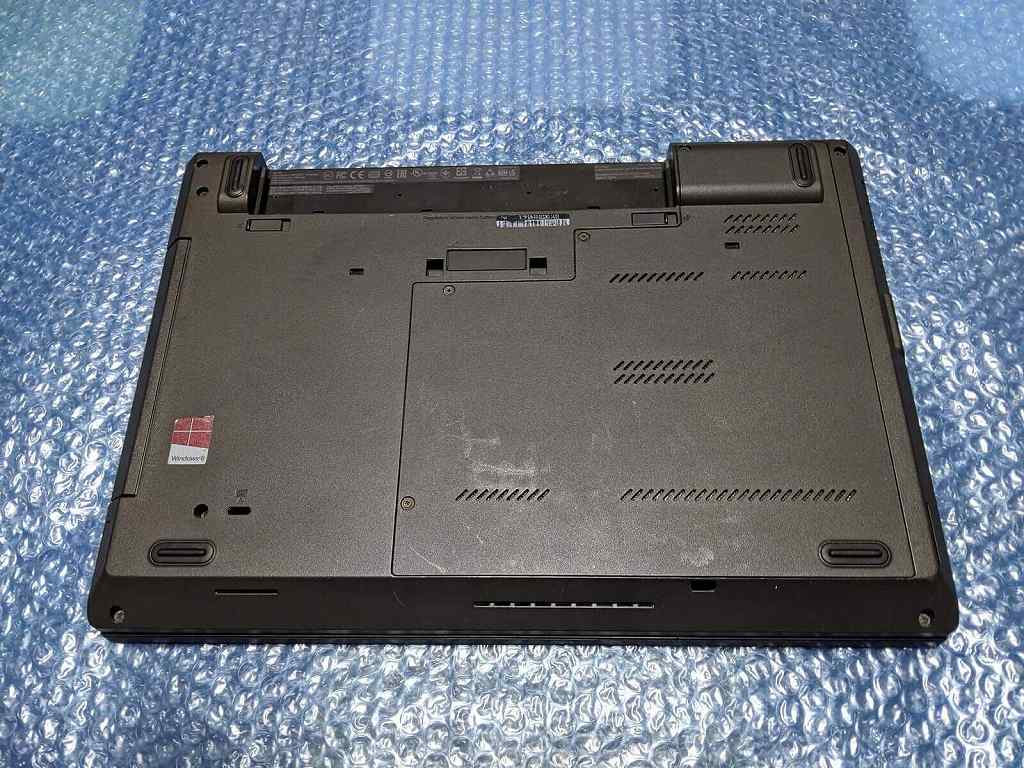

まずは、キーボードにアクセスする前にバッテリーを取り外します。

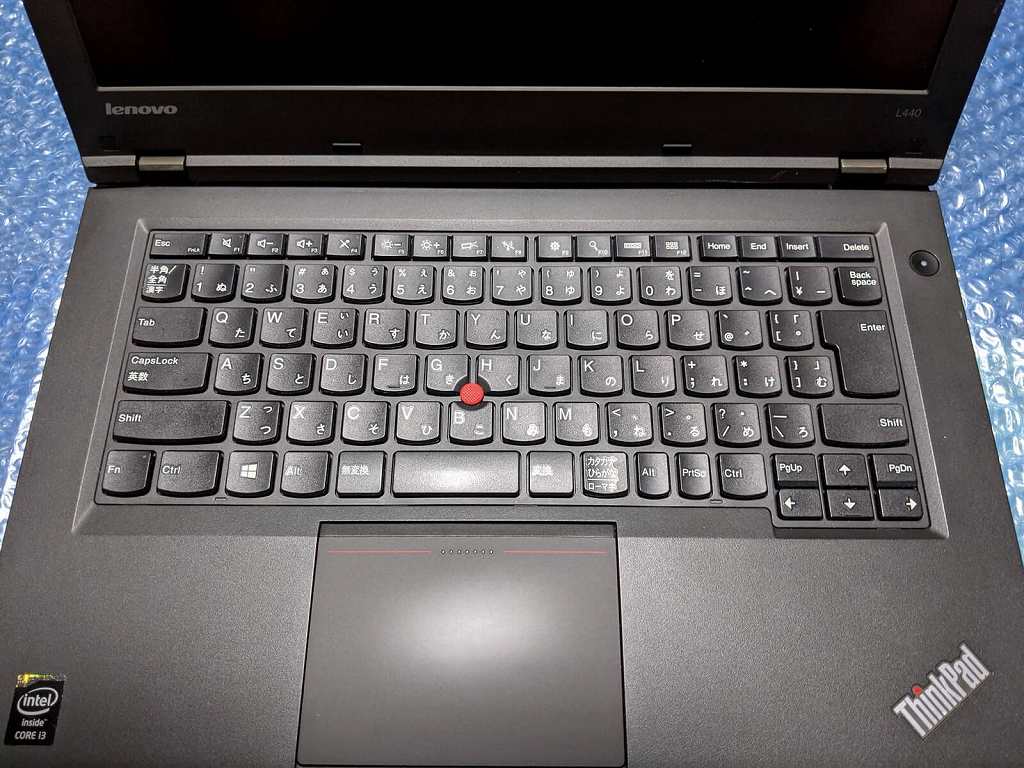

バッテリーを取り外した後、天板を開きキーボードが見える状態にします。

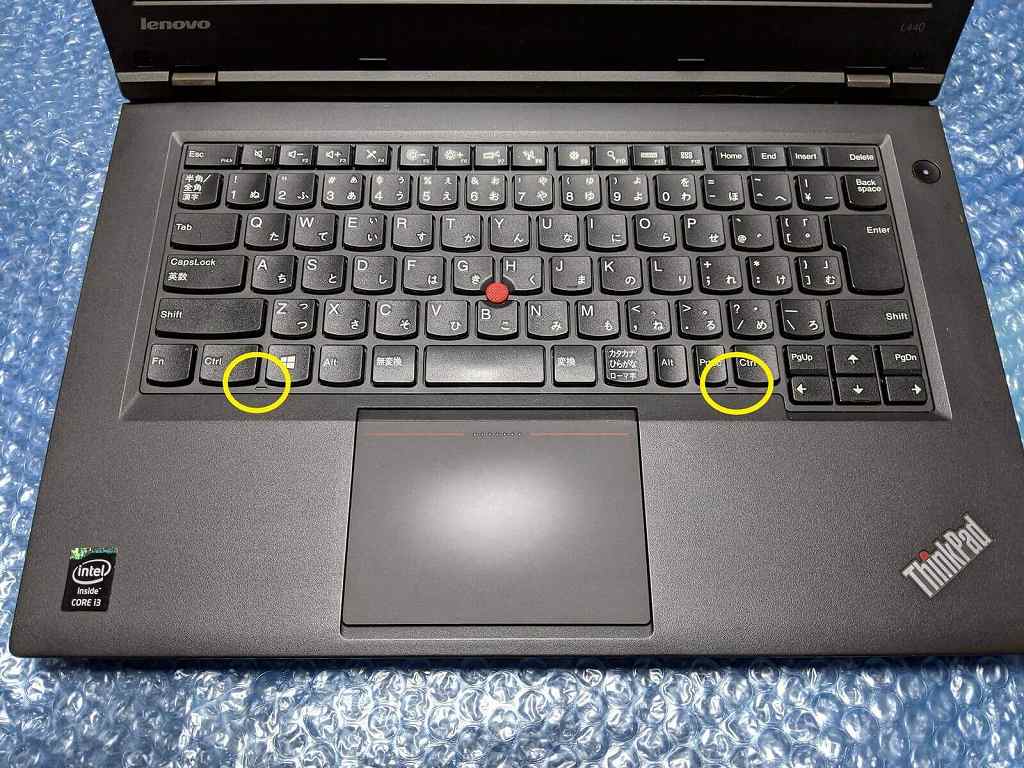

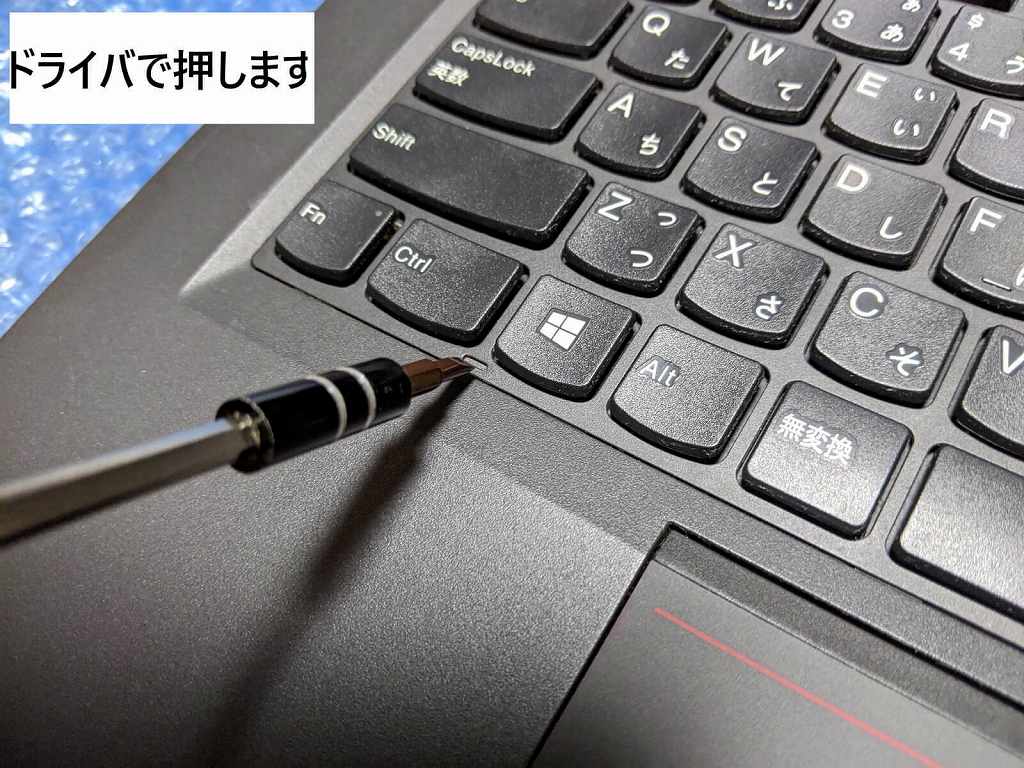

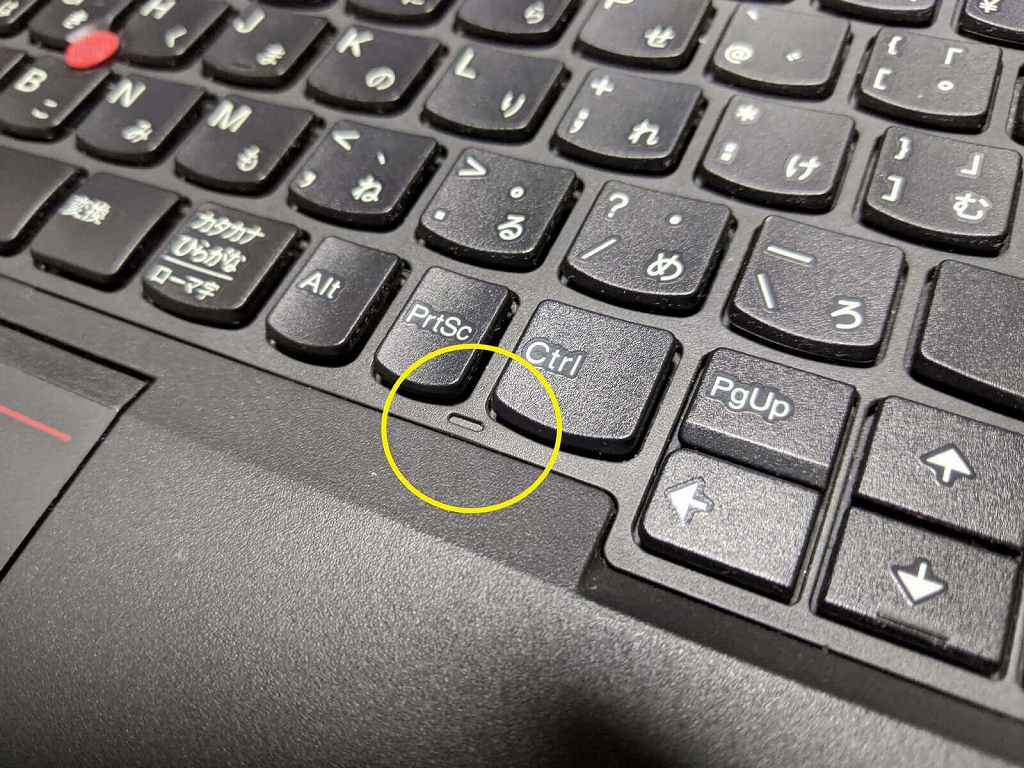

そしてキーボードの左右にある窪みにマイナスドライバ等を当てて押します

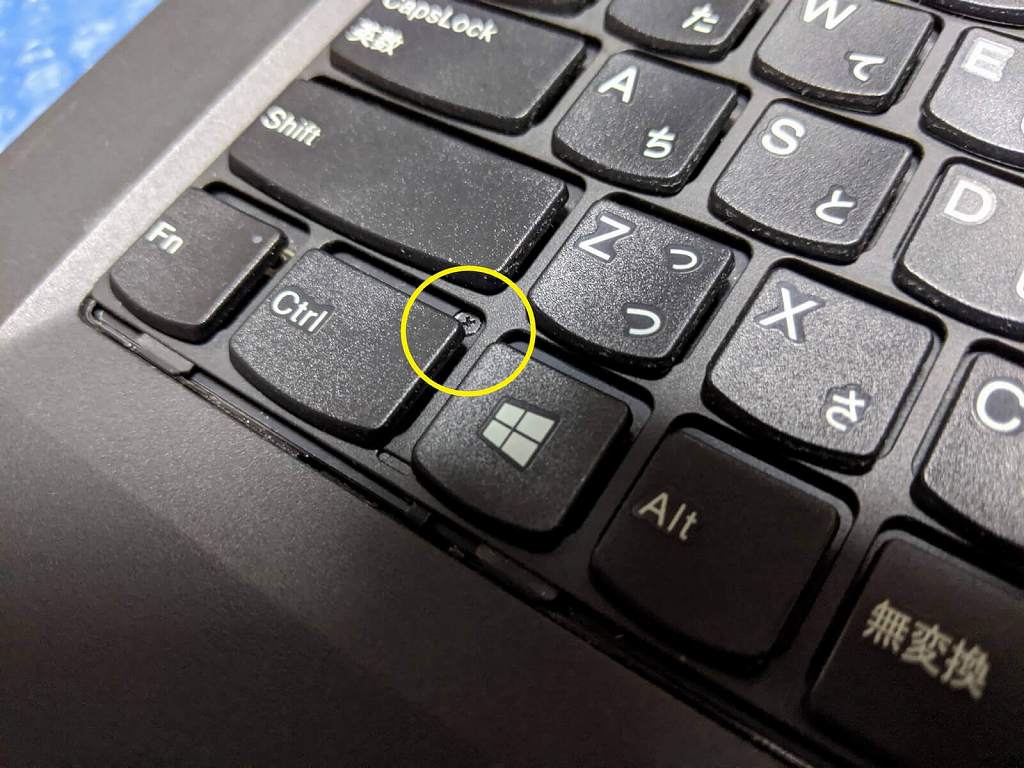

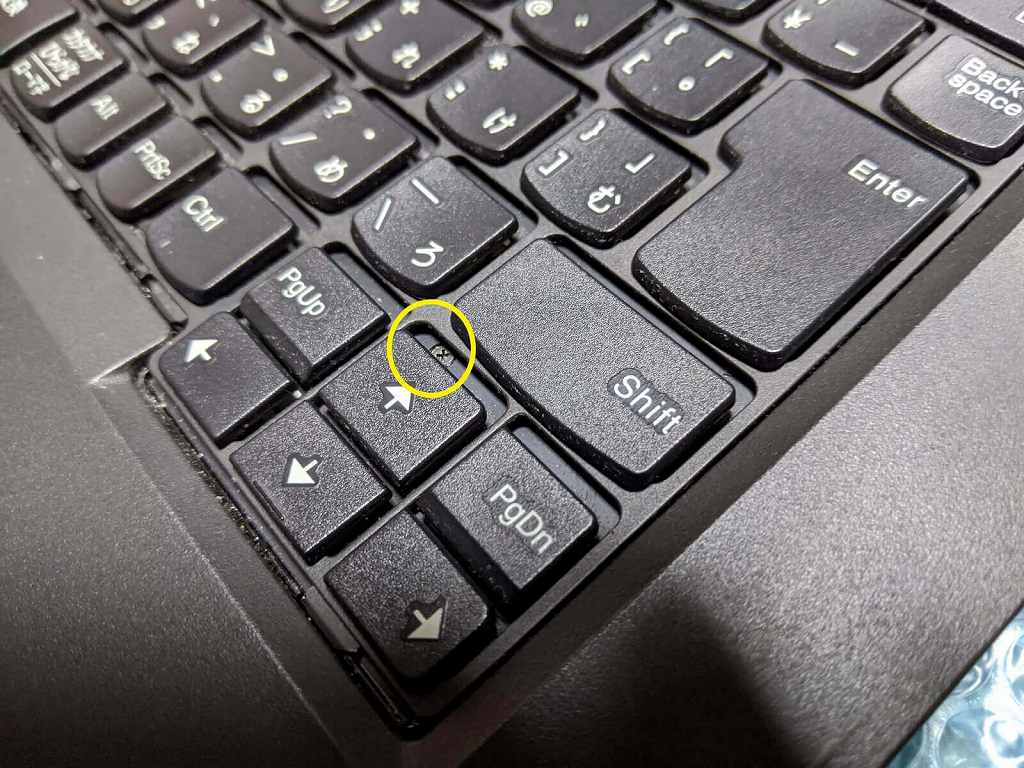

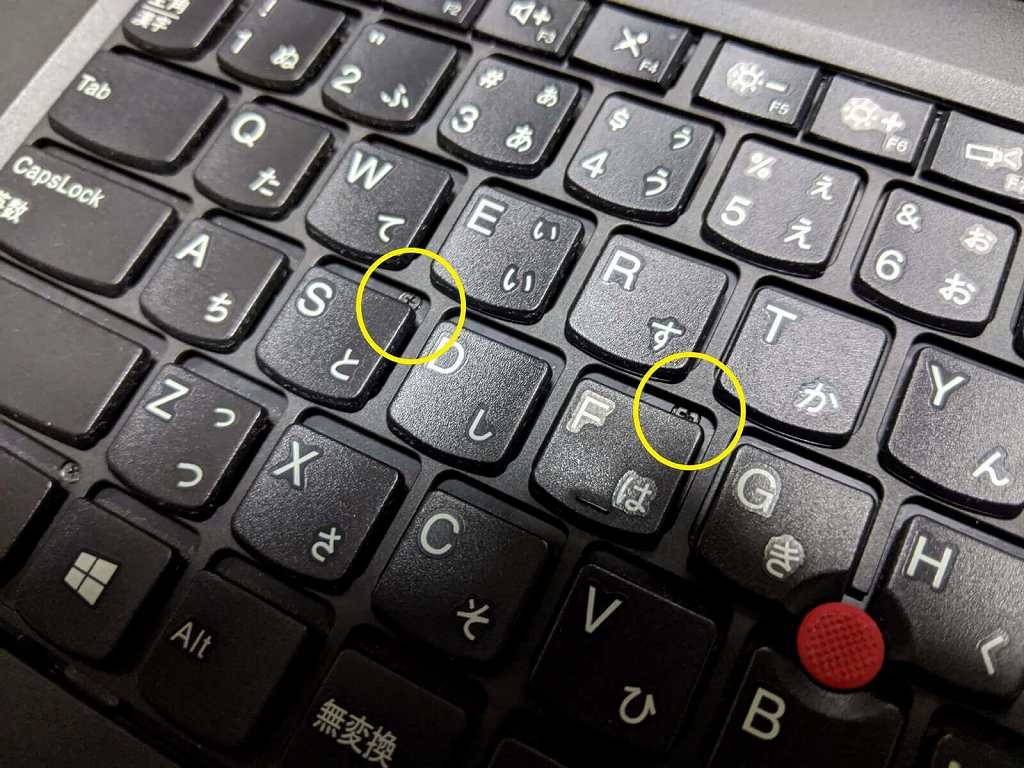

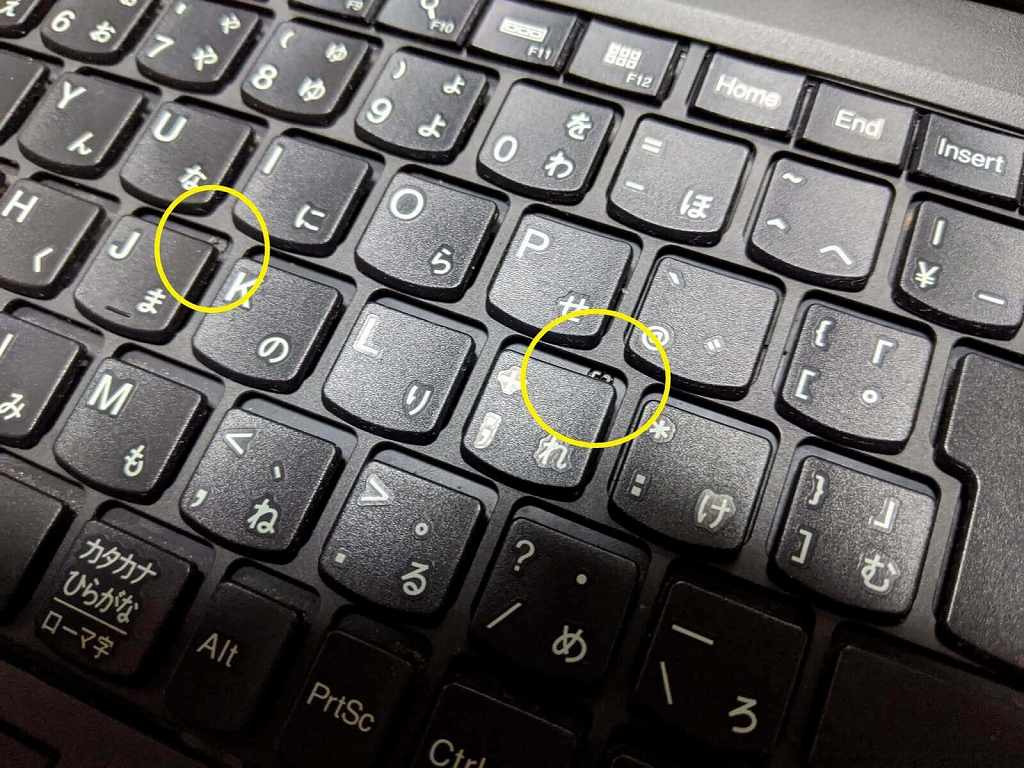

押すとキーボードの隙間のフレームがスライドし、キーボードを固定しているネジが見える様になります。
6箇所ありますので全て緩めていきます。

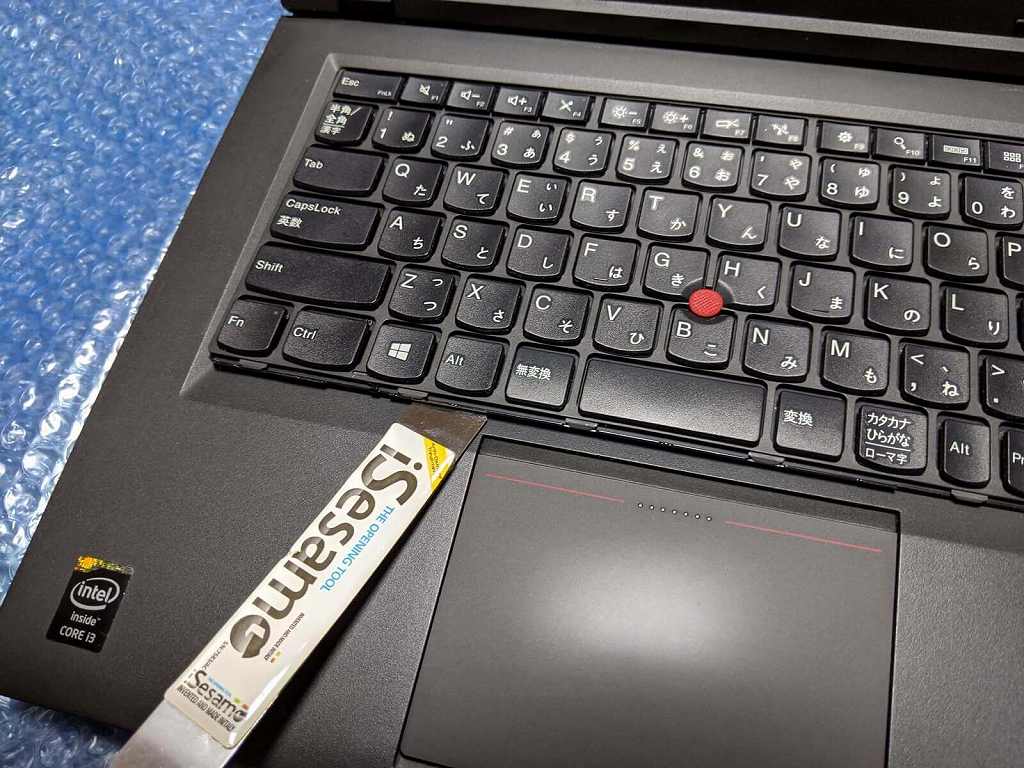

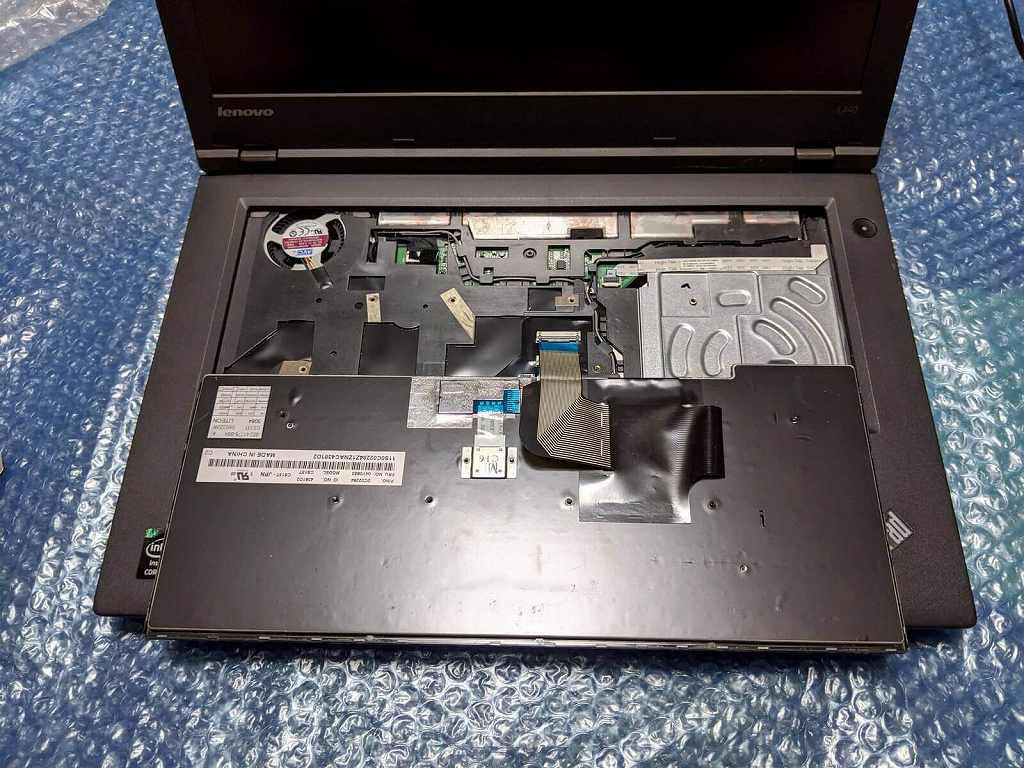

全てのネジを緩めたらキーボードを持ち上げひっくり返します。

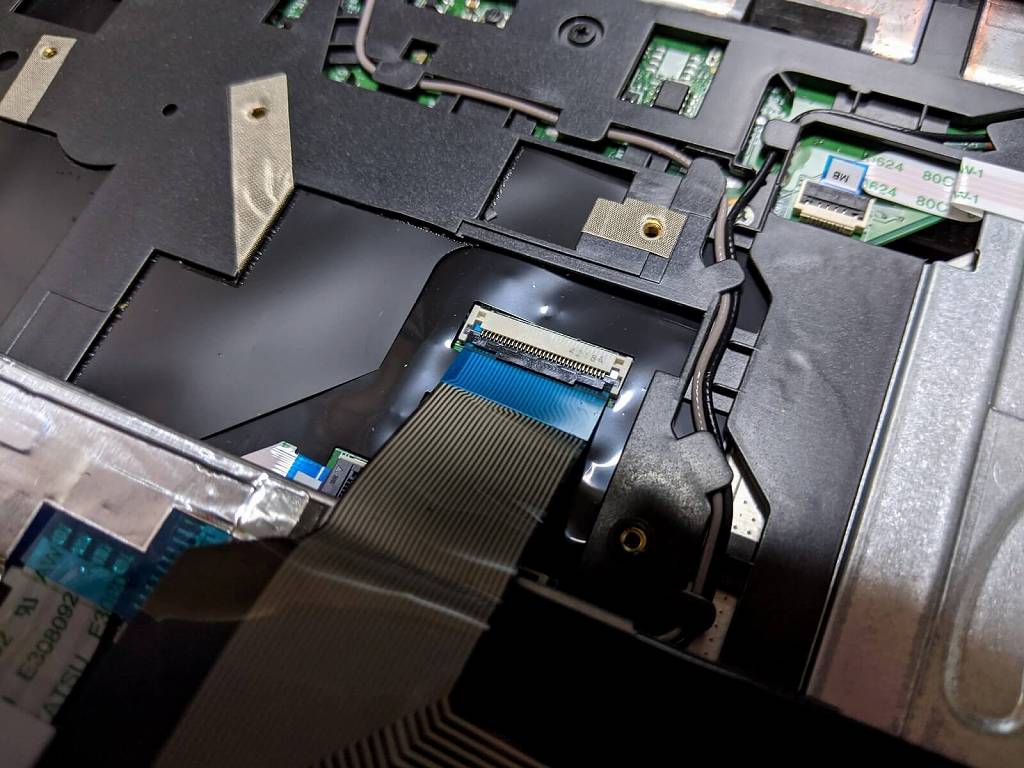

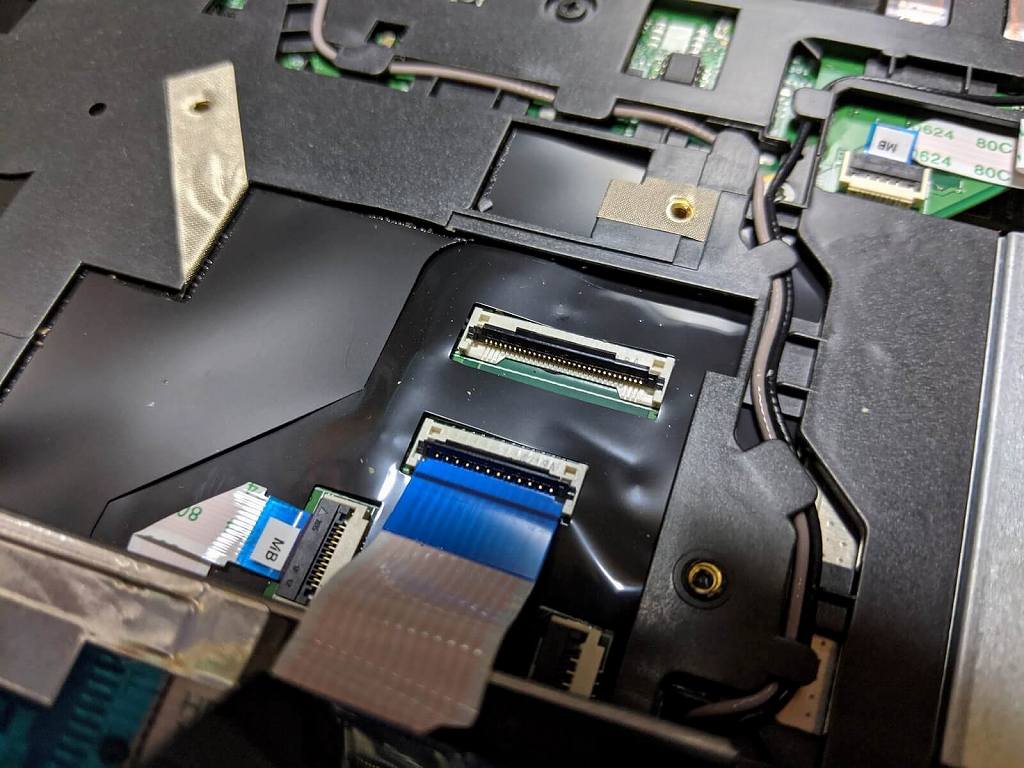

キーボードをひっくり返すと基板とキーボードを接続しているケーブルが見えます。

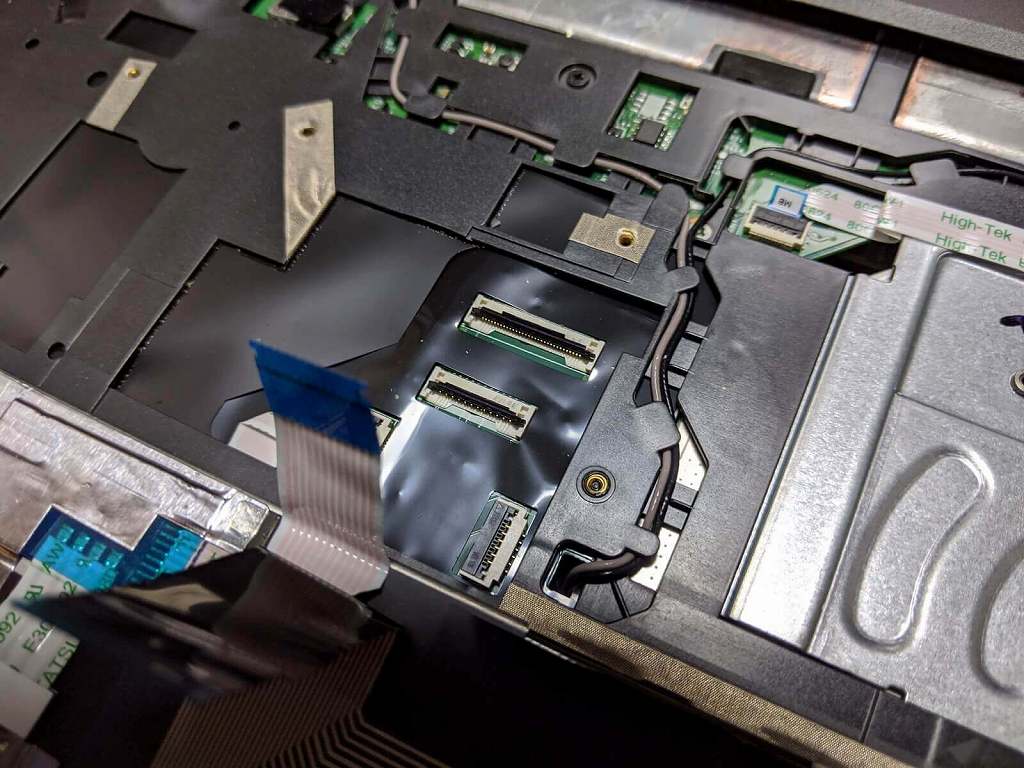

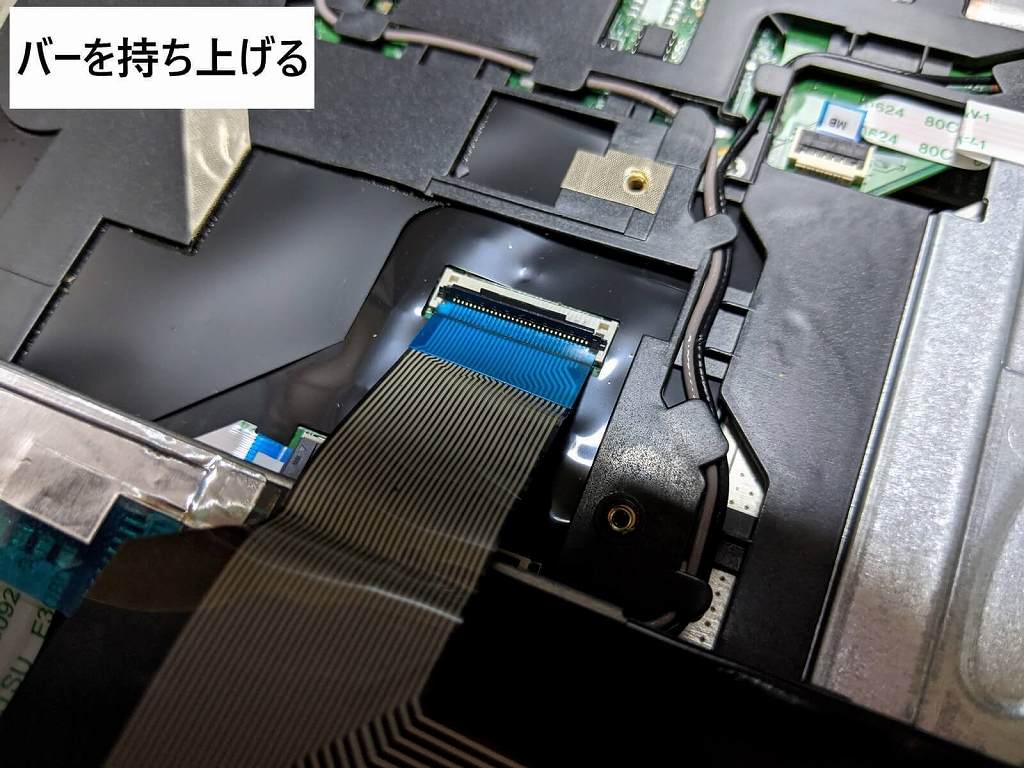

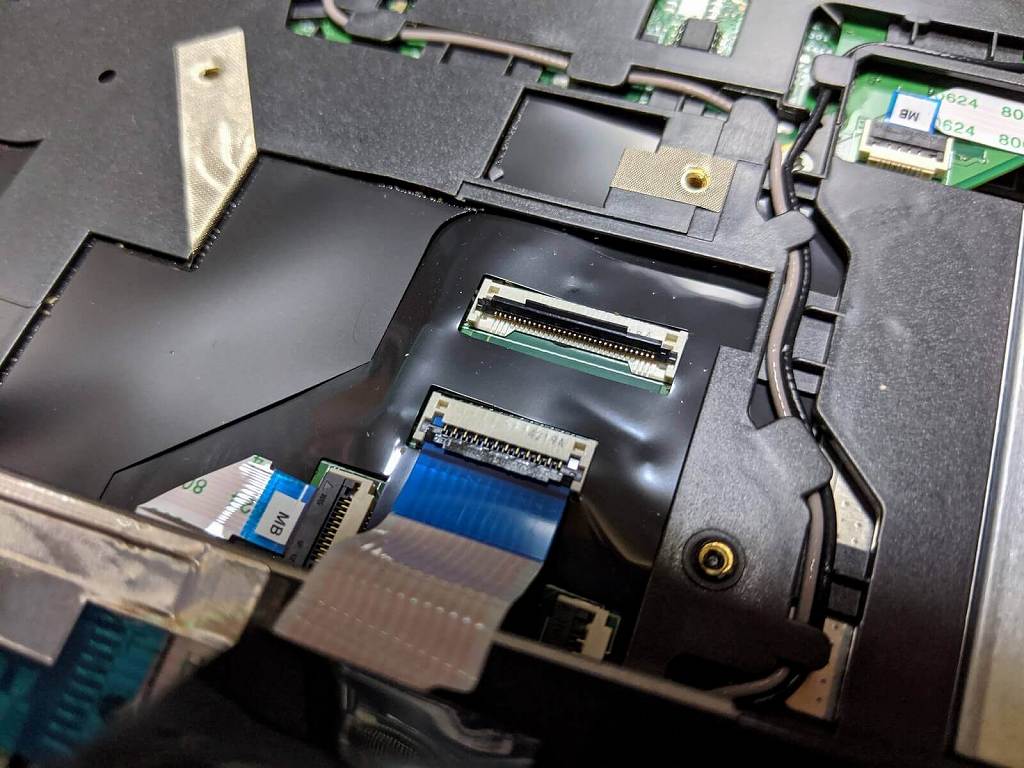

挿入口付近の黒いバーを上に跳ね上げるとロックが外れるので、2箇所ともロックを外してから引き抜きます。









これでキーボードが取り外せますので取り外し、
換装予定のキーボードを逆手順で取り付ければ取り付け作業は終了です。






最後にOSを起動して動作確認をして問題が無ければ完了です。
以上がThinkPad L440のキーボード交換作業とその手順になります。
参考になれば幸いです。


　
