メーカー：Lenovo（レノボ）
機種：ThinkPad L440
型番：20ATA03VJP
OS：Windows10 Home
CPU：Core i3-4000M
【作業内容】
・ThinkPad L440の液晶パネルの交換
上記の作業を行います。
【関連記事】
◆ThinkPad L440の分解におけるパーツ交換手順リンクまとめ
【使用する液晶パネル型番】
今回は1366×768のパネルを交換に使用しましたが同機種はFHD化も可能です。
注意点としては、FHD化の際に表示がおかしくなる場合があります。
その際はディスプレイアダプターの削除と再インストール方法を参考にして下さい。
再インストールを行えば正常になります。
ここから分解とパネル交換作業に入ります。

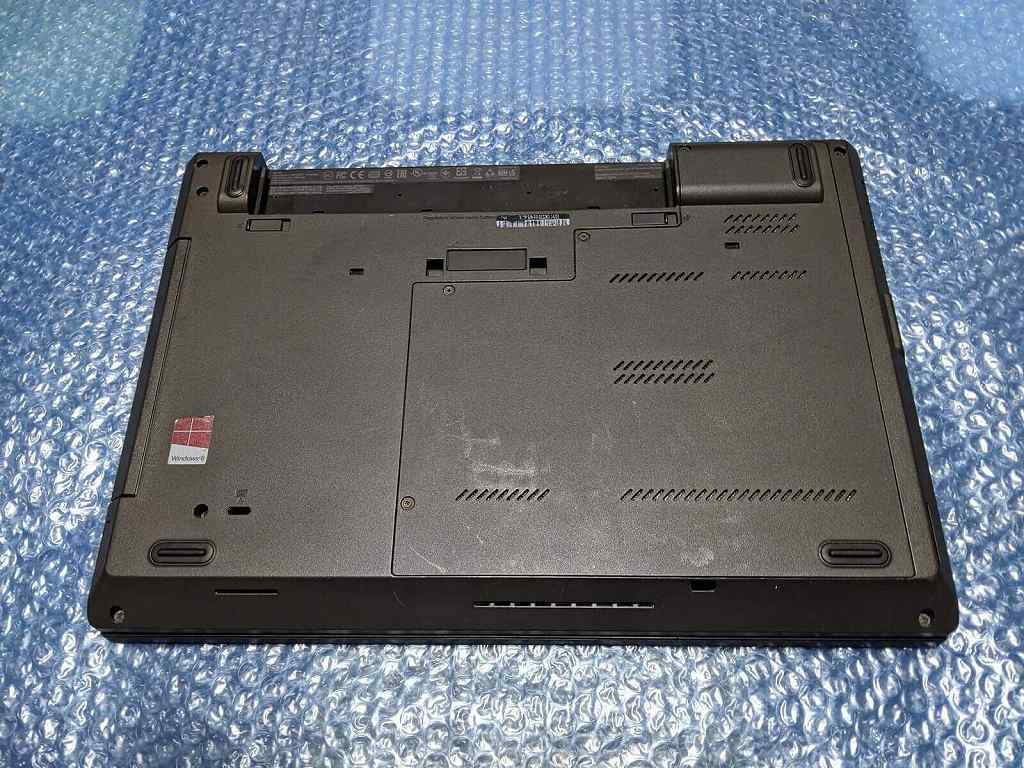

まず最初に本体を裏返してバッテリーを取り外します。

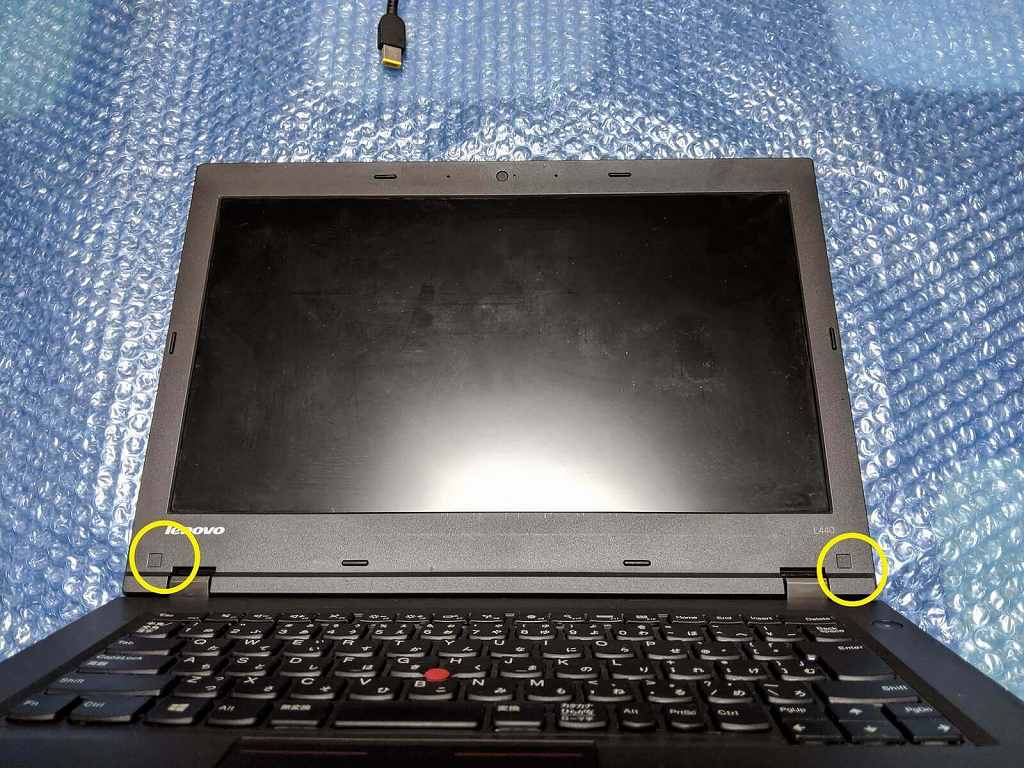

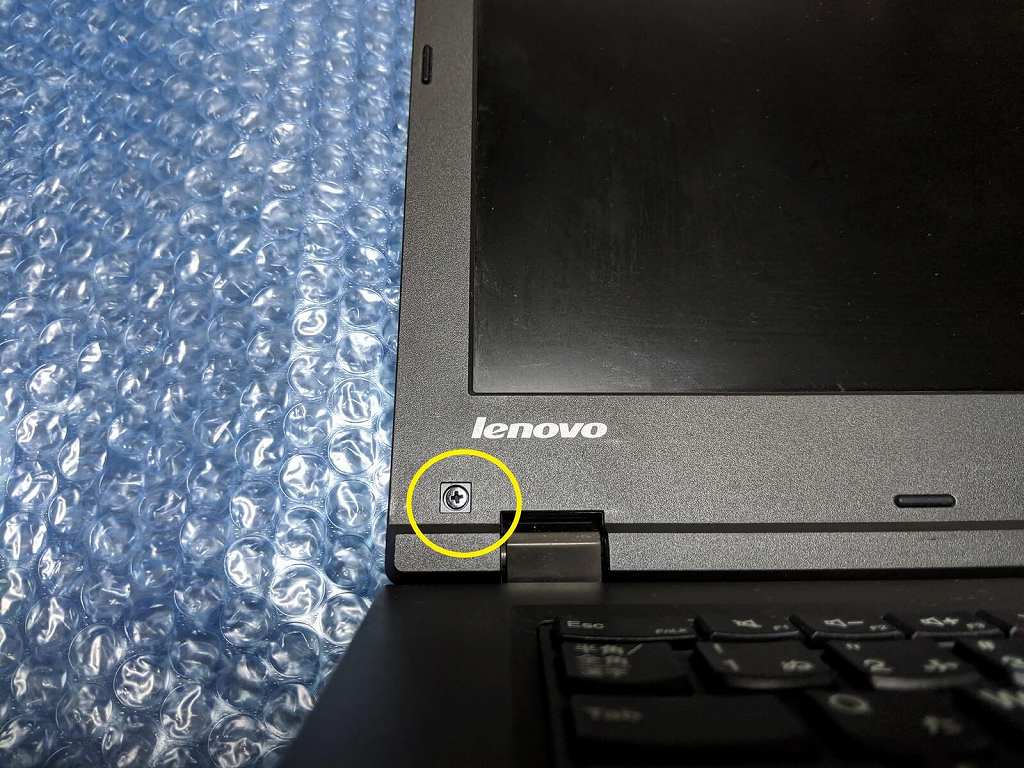

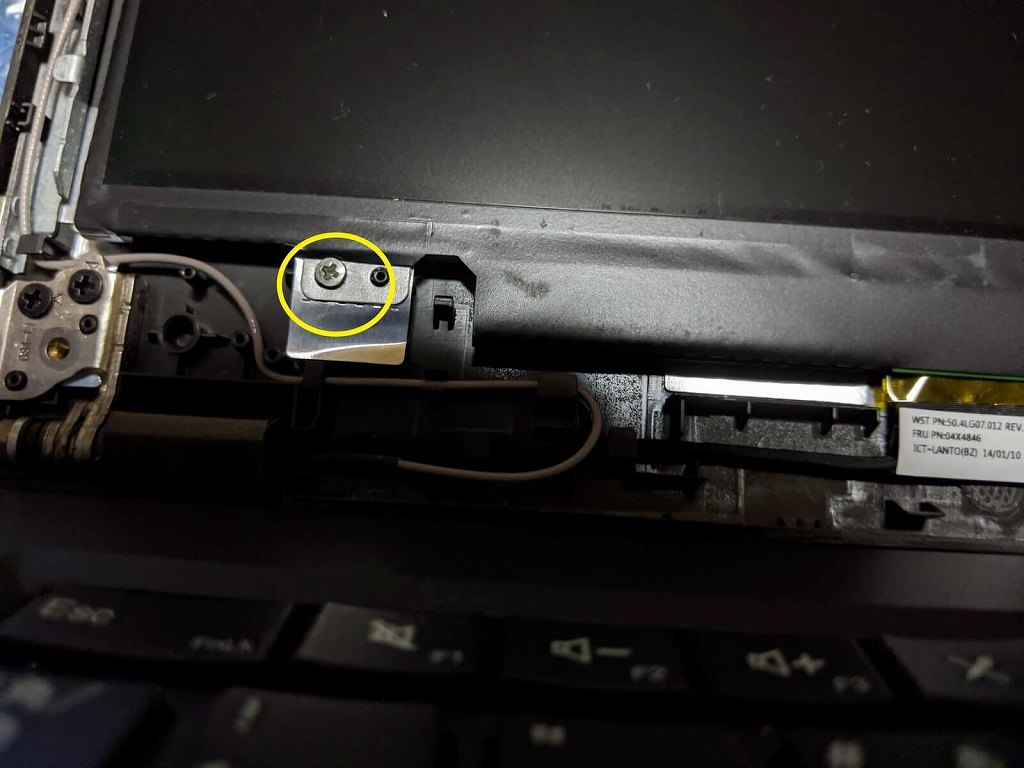

バッテリーを取り外したらパネルを開き、左右の隅に隠されたネジを取り外します。
ネジを取り外せばベゼルが取り外せますので取り外します。
ベゼルを取り外したら液晶パネルの取り外しに掛かります。

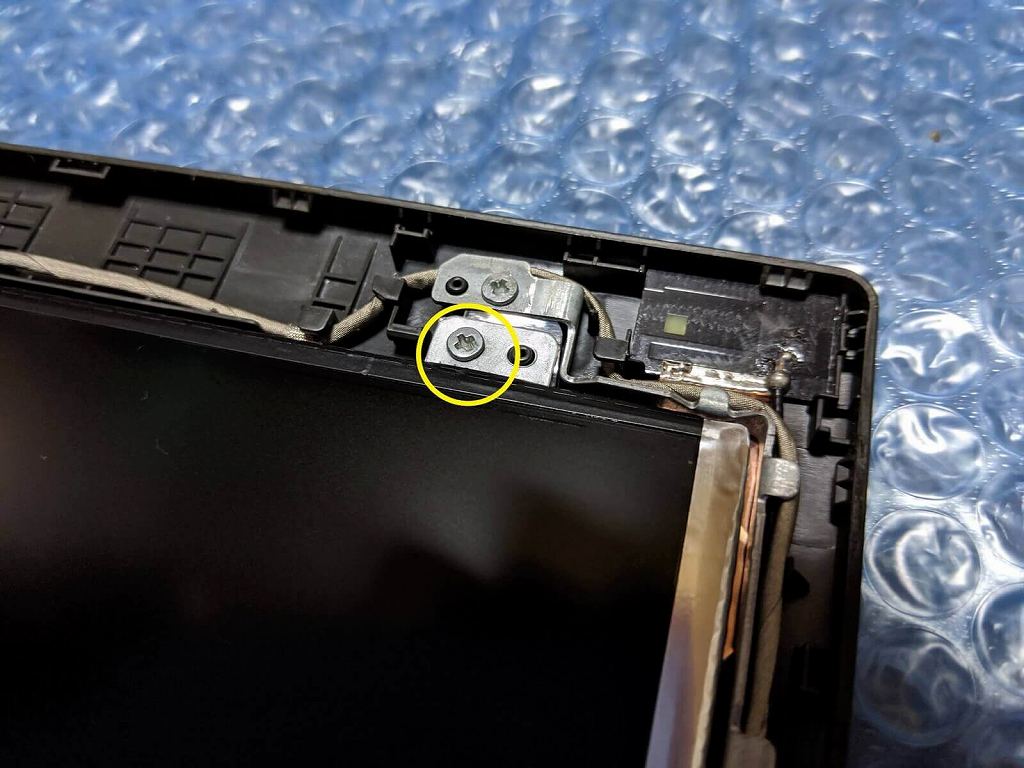

パネルを固定しているネジ×４を取り外します。

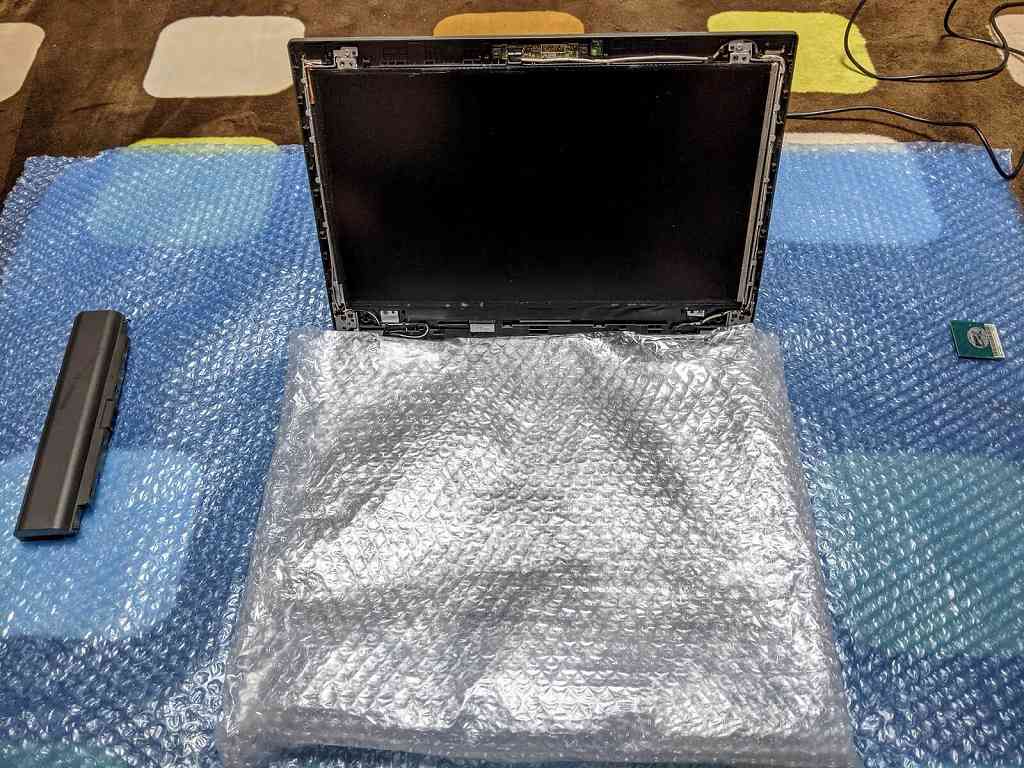

4つのネジを取り外した後に液晶パネルを前に倒します。

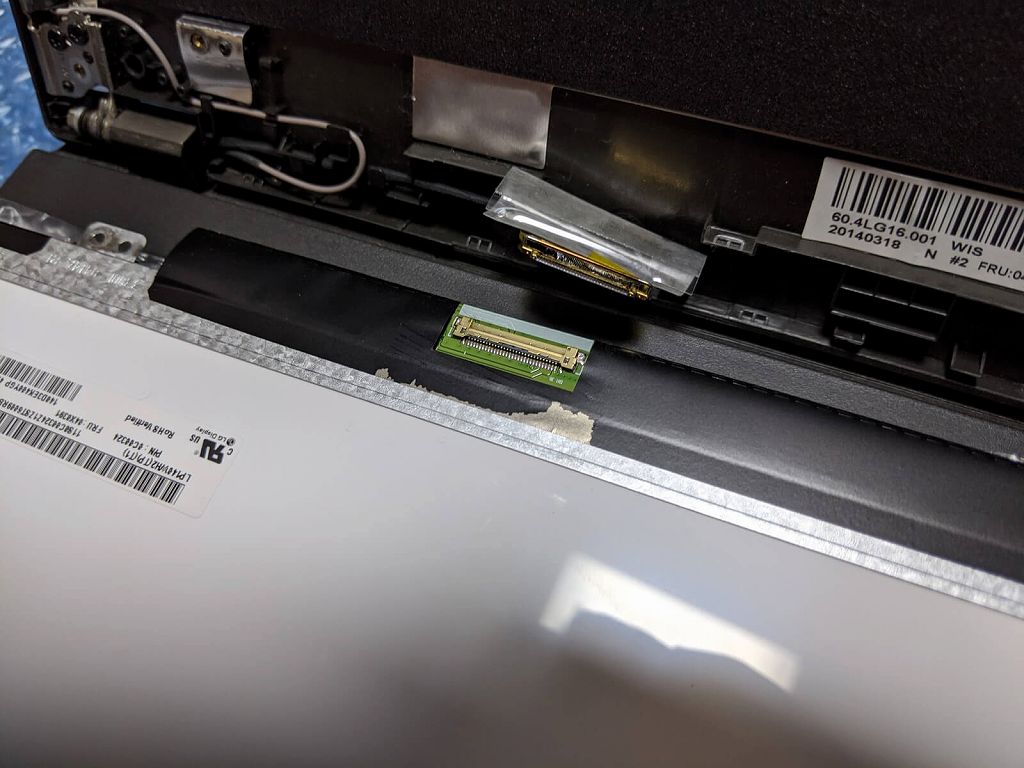

倒すとパネルに接続されているLCDケーブルが見えるので取り外します。

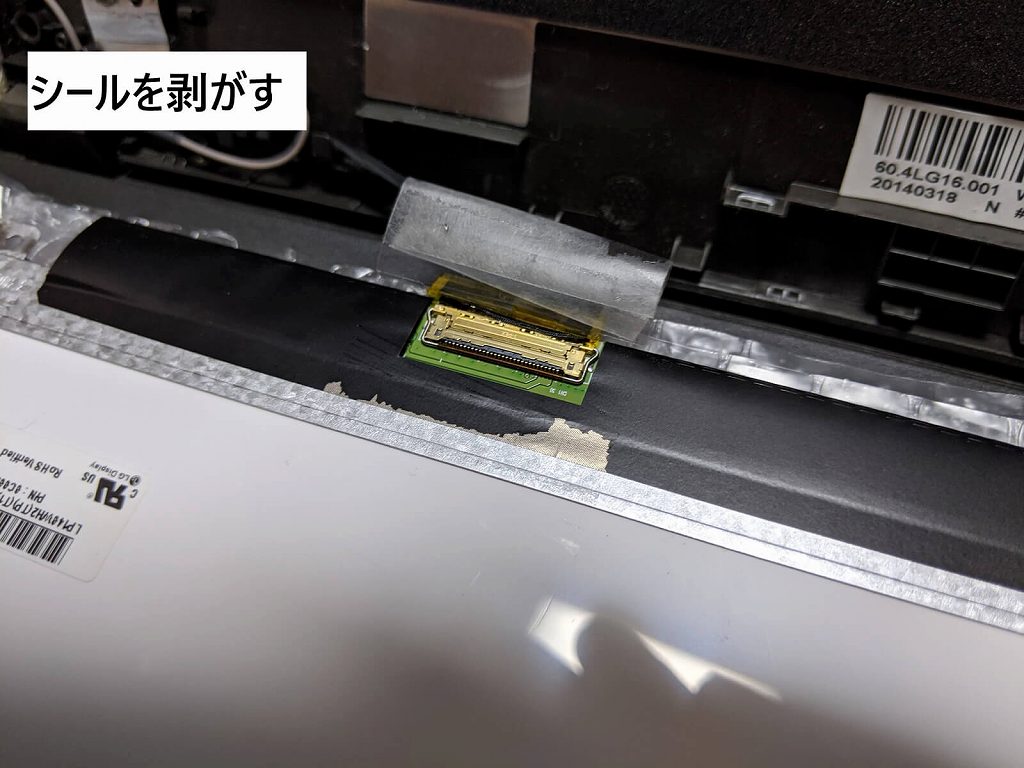

手順はシールを剥がす、コネクタを固定しているバーを跳ね上げる、引き抜くの順です。

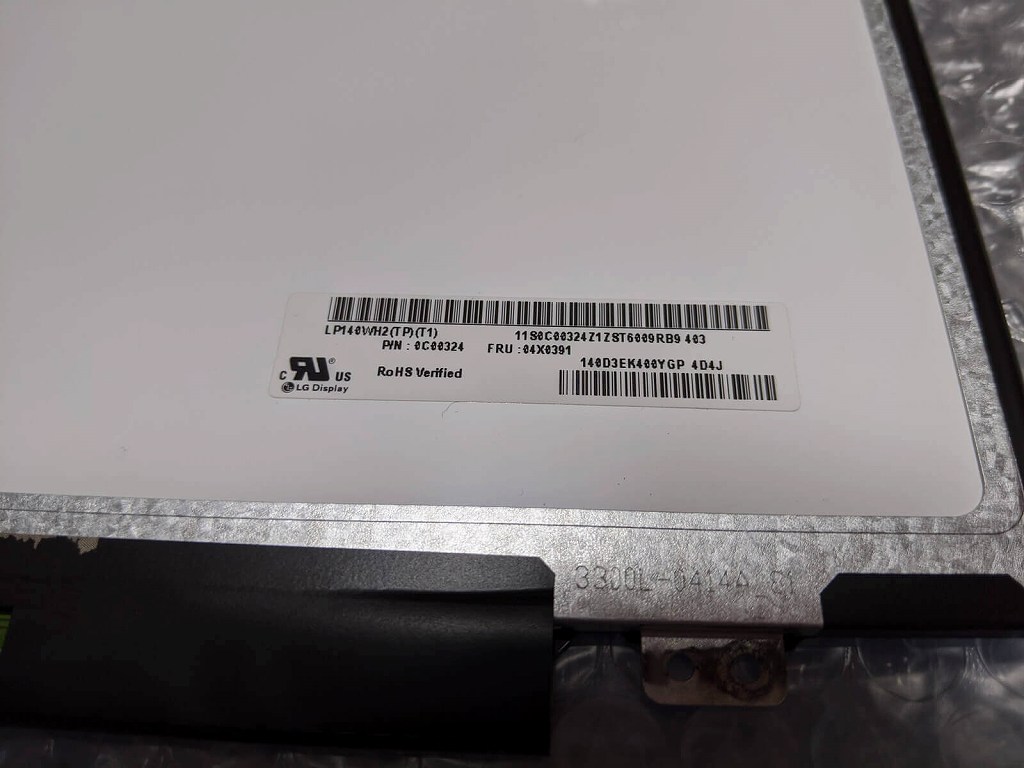

パネルを確認
最後に用意した液晶パネルを逆手順て取り付けます。

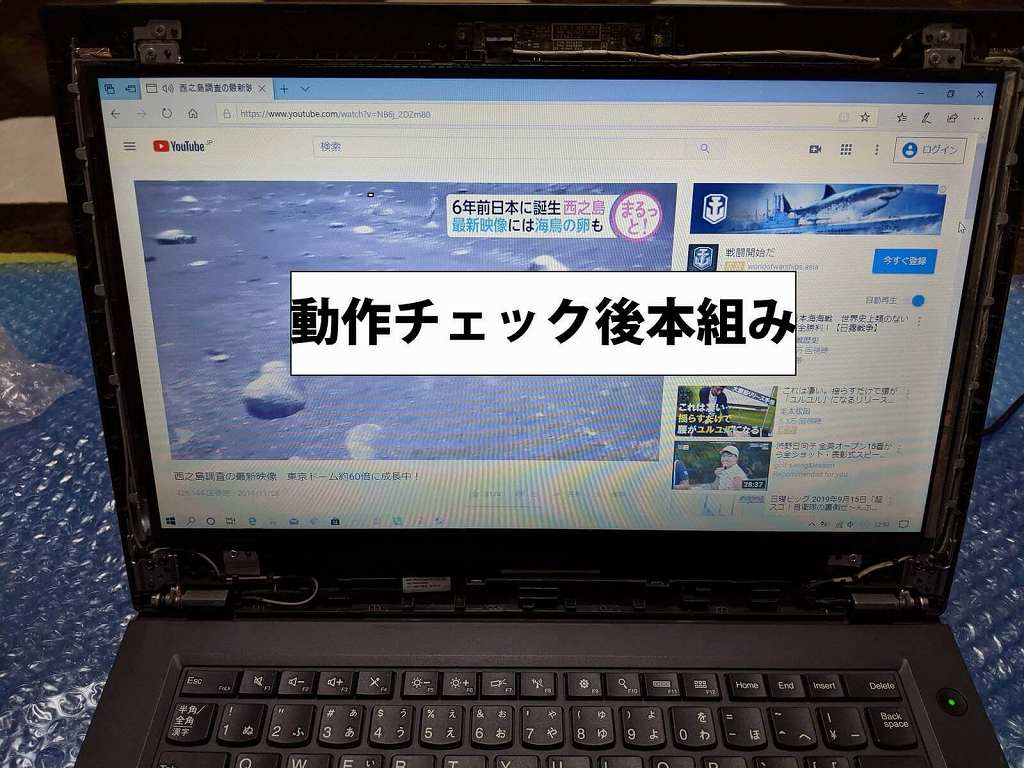

仮組みの状態で動作確認を行い、その後本組みをして終了です。

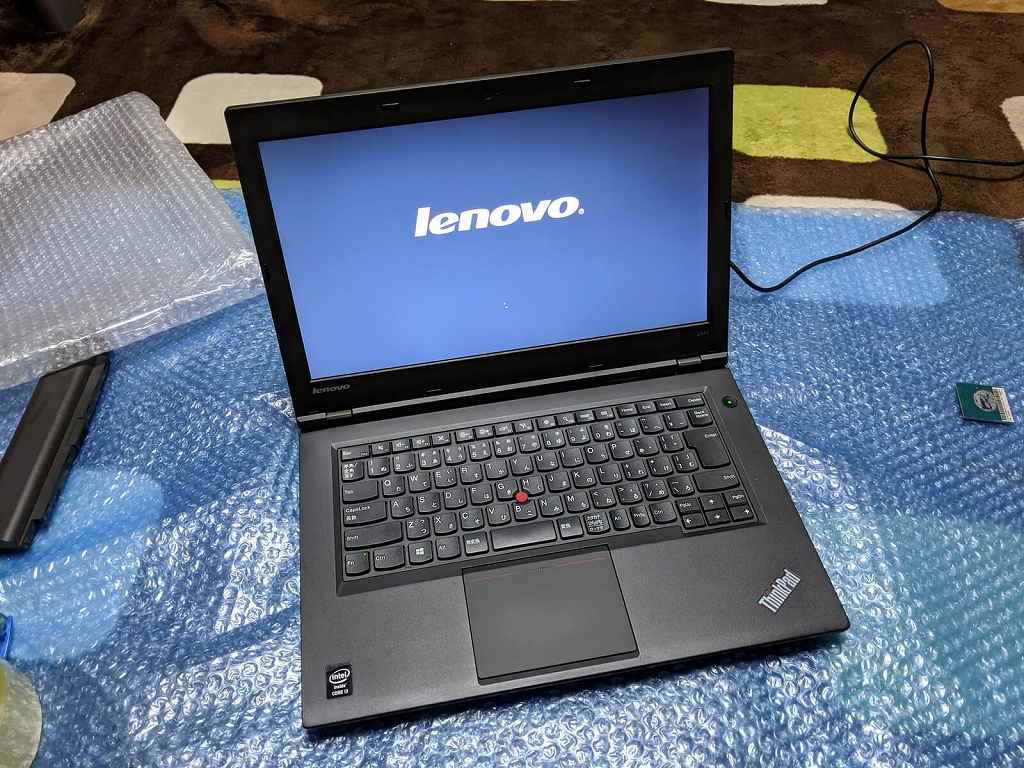

完了
以上です。
◆HDパネル
◆FHDパネル
◆キーボード
◆CPU
◆CPUファン
◆バッテリー(45N1158)
◆メモリ
◆SSD(ストレージ)
◆CMOS電池
◆無線LANカード
また、分解を頻繁に行う場合は分解ツールのiSesamoや精密ドライバーを持ってて損はないですよ。
